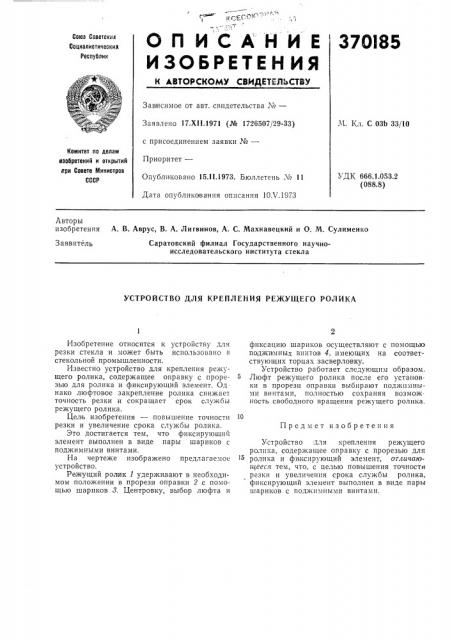

О П И C А Н И Е 370185

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹â€”

М. Кл. С 03b 33/10

Заявлено 17.Х11.1971 (№ 1726507/29-33) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 15.11.1973. Бюллетень № 11

Дата опубликования описания 10Х.1973

Комитет па делам изобретений и открытий при Совете Министров

СССР

УДК 666.1.053.2 (088.8) Авторы изобретения

A. В. Аврус, В. А. Лигвинов, А. С. Махнавецкий и О. М. Сулименко

Заявитель

Саратовский филиал Государственного научноисследовательского института стекла

УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ РЕ)КУЩЕГО РОЛИКА

Предмет изобретения

Изобретение относится к устройству для резки стекла и может быть использовано в стекольной промышленности.

Известно устройство для крепления режущего ролика, содержащее оправку с прорезью для ролика и фиксирующий элемент. Од нако люфтовое закрепление ролика снижает точность резки и сокращает срок службы режущего ролика.

Цель изобретения — повышение точности резки и увеличение срока службы ролика.

Это достигается тем, что фиксирующий элемент выполнен в виде пары шариков с поджимными винтами.

На чертеже изображено предлагаемое устройство.

Режущий ролик 1 удерживают в необходимом положении в прорези оправки 2 с помощью шариков 8. Центровку, выбор люфта и фиксацию шариков осуществляют с помощью поджимньтх винтов 4, имеющих на соответствующих торцах засверловку.

Устройство работает следующим образом.

Люфт режущего ролика после его установки в прорези оправки выбирают поджнмными винтами, полностью сохраняя возможность свободного вращения режущего ролика.

Устройство для крепления режущего ролика, содержащее оправку с прорезью для ролика и фиксирующий элемент, отличаюи1ееся тем, что, с целью повышения точности резки и увеличения срока службы ролика, фиксирующий элемент выполнен в виде пары шариков с поджнмными винтами.

370185

Редактор Т. Фадеева

Заказ 192/681 Изд. ¹ 234 Тираж 496 Подписное

11НИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент>

Составитель И, Усова

Техред Т. Курилко

Корректоры Л. Царькова и Е. Миронова
