Способ получения теломеров

Способ получения теломеров

Иллюстрации

Показать все

Реферат

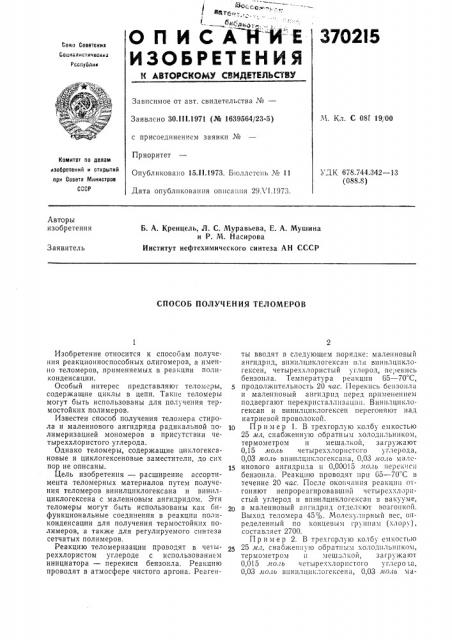

@«ce. рутй7 н т

1 L

ОП ИСАЙИ" Е

ИЗОБРЕТЕН Ия

370 2I5

Сои э Советокиз

GotLHaлистическив

Республик

Зависимое от авт. свидетельства №вЂ”

М. Кл. С 08f 19, 00

Заявлено ЗО.I I I.1971 (Ko 1639564/23-5) с присоединением заявки №

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 678.744.342 — 13 (088.8) Опубликовано 15.11.1973. Бюллетень М 11

Дата опубликования огшсанпя 29Л 1.1973.

Авторы изобретения

Б. А. Кренцель, Л. С. Муравьева, E. А. Мушина и P. М. Насирова

Институт нефтехимического синтеза АН СССР

Заявитель

СПОСОБ ПОЛУЧЕНИЯ ТЕЛОМЕРОВ

Изобретение относится к способам получения реакционноспособных олигомеров, а именно теломеров, применяемых в реакции поликонденсации.

Особый интерес представляют теломеры, содержащ ие циклы в цепи. Такие теломеры могут быть использованы для получения терм остойких полимеров.

Известен способ получения теломера стирола и малеинового ангидрида радикальной полимеризацией мономеров в присутствии четыреххлористого углерода.

Однако теломеры, содержащие циклогексановые и циклогексеновые заместители, до сих пор не описаны.

Цель изобретения — расширение ассортимента теломерных материалов путем получения теломеров винилциклогексана и винилциклогексена с малеиновым ангидридом. Эти теломеры могут быть использованы как бпфункциональные соединения в реакции поликонденсац ии для получения термостойкпх полимеров, а также для регулируемого синтеза сетчатых полимеров.

Реакцию теломеризации проводят в чет ыреххлористом углероде с использованием инициатора — перекиси бензоила. Реакцию проводят в атмосфере чистого аргона. Реагенты вводят в следующем порядке: малепновый ангидрид, впнплциклогексан плп винилцпклогексен, четыреххлористый углерод, перекись бензоила. Температура реакции 65 — 70 С, продолжительность 20 час. 11ерекпсь бснзопла и малеиновый ангидрид перед применением подвергают перекристаллпзацшь Винплцпклогексан и винилциклогексен перегоняют над натриевой проволокой.

Пример 1. В трехгорлую колбу емкостью

25 лгл, снабженную обратным холодильником, термометром и мешалкой, загружают

0,15 лголь четыреххлористсго углерода, 0,03 лголь винилцпклогексана, 0,03 лгосгь малс15 инового ангидрида и 0,00015 лго гь перекиси бензоила. Реакцию проводят при 65 — 70 "С в течение 20 час. После окончания реакции отгоняют непрореагировавшпй четыреххлорггстый углерод и впнилциклогексан в вакууме, 2гт а малеиновый ангидрид отделяют возгонкой.

Выход теломера 45 /о. Молекулярный вес, определенный по концевым группам (хлору), составляет 2700.

Пример 2. В трехгорлую колбу емкостью

25 25 лгл, снабженную обратным холодильником, термометром и мешалкой, загружают

0,015 л.оль четыреххлористого углсро га, 0,03 лголь впнгкщиклогексена, 0,03 лго гь ма37 0215

Предмет изобретения

Составитель С. Ильченко

Корректор С. Сатагулова

Техред E. Борисова

Редактор А. Бер

Заказ 1837/16 Изд. Ко 362 Тираж 576 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 леинового ангидрида и 0,000!5»о.и перекиси бензоила. Реакцию проводят при б5 — 70 C в течение 20 час. После окончания реакции отгоняют непрореагировавший четыреххлористый углерод и винилциклогексен, малеиновый ангидрид возгопяют. Выход теломера

43,2о/о. Молекулярный вес, определенный по концевым группам (хлору), составляет 7100.

Способ получения теломеров радикальной сополимеризацией винилового мономера с малеиновым ангидридом в присутствии четыреххлористого углерода, отличающийся тем, что, с целью расширения ассортимента теломеров, в качестве винилового мономера применяют вин илциклогексан или винилциклогексен.
