Способ обработки аустенитных сталей
Иллюстрации
Показать всеРеферат

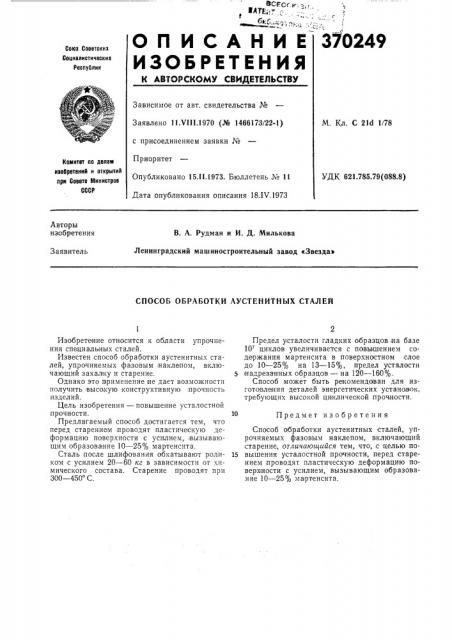

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
370249
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 1).И11.1970 (K 1466173/22-1) с присоединением заявки ¹
Приоритет
Опубликовано 15.11.1973. Бюллетень ¹ 11
Дата опубликования описания 18.IV.)973
М. Кл. С 216 1/78
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 62,1.785.79(088.8) Авторы изобретения
В. А. Рудман и И. Д. Милькова
Ленинградский машиностроительный завод кЗвезда>
Заявитель
СПОСОБ ОБРАБОТКИ АУСТЕНИТНЫХ СТАЛЕЙ
Изобретение относится к области упрочнения специальных сталей.
Известен способ обработки аустенитных сталей, упрочняемых фазовым наклепом, включающий закалку и старение.
Однако это применение;не дает возможности получить высокую конструктивную:.прочность изделий.
Цель изобретения — повышение усталостной прочности.
Предлагаемый способ достигается тем, что перед старением,проводят пластическую деформацию поверхности с усилием,:вызывающим образование 10 — 25% мартенсита.
Сталь после шлифования обкатывают роликом с усилием 20 — 60 кг в зависимости от химического состава. Старение проводят при
300 — 450 С.
Предел усталости гладких образцов;на базе
10 циклов увеличивается с повышением содержания мартенсита в поверхностном слое до 10 — 25% на 13 — 15%, предел усталости надрезанных образцов — на 120 — 160% .
Способ может быть рекомендован для изготовления деталей энергетических установок, требующих высокой циклической прочности.
Предмет изобретения
Способ обработки аустенитных сталей, упрочняемых фазовым наклепом, включающий старение, отличающийся тем, что, с целью по15 вышения усталостной прочности, перед старением,проводят пластическую деформацию поверхности с усилием, вызывающим образование 10 — 25% ма ртенсита.
