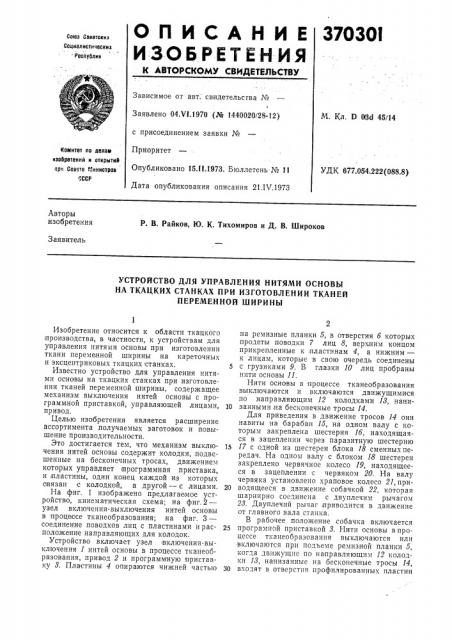

О П И С А Н И Е 37030I

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соввтсии»

Социалистически». Реслубли»

Зависимое от авт. свидетельсгва №

Заявлено 04.VI.1970 (№ 1440020/28-12) М. Кл. D 064 45/14 с присоединением заявки №

Приоритет

Комитет оо лелав изоорвтений и открытий ори Совете тЛинистров

СССР

УДК 677.054.222(088.8) Опубликовано 15Л1.1973. Бюллетень № 11

Дата опубликования описания 21 IV.1973

Авторы изобретения

P. В. Райков, Ю. К. Тихомиров и Д. В. Широков

Заявитель

УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ НИТЯМИ ОСНОВЫ

НА ТКАЦКИХ СТАНКАХ ПРИ ИЗГОТОВЛЕНИИ ТКАНЕЙ

ПЕРЕМЕННОЙ ШИРИНЫ

Изобретение относится к области ткацкого производства, в частности, к устройствам для управления нитями основы при изготовлении ткани переменной ширины на кареточных и эксцентриковых ткацких станках.

Известно устройство для управления нитями основы на ткацких станках при изготовлении тканей переменной ширины, содержащее механизм выключения нитей основы с программной приставкой, управляющей лицами, привод.

Целью изобретения является расширение ассортимента получаемых заготовок и повышение производительности.

Это достигается тем, что механизм выключения нитей основы содержит колодки, .подвешенные на бесконечных тросах, движением которых управляет программная приставка, и пластины, один конец каждой из которых овязан с колодкой, а другой — с лицами.

На фиг. 1 изображено предлагаемое устройство, кинем атическая схема; на фиг. 2— узел включения-выключения нитей основы в процессе тканеобразования; на фиг. 3— соединение поводков лиц с пластинами и расположение направляющих для колодок.

Устройство включает узел включения-выключения 1 нитей основы в процессе тканеобразования, привод 2 и программную приставку 8. Пластины 4 опираются нижней частью на ремизные планки 5, в отверстия б которых продеты поводки 7 лиц 8, верхним концом прикрепленные к пластинам 4, а нижним— к лицам, которые в свою очередь соединены

5 с грузиками 9. В глазки 10 лиц пробраны нити основы 11.

Нити основы в процессе тканеобразования выключаются и включаются движущимися по направляющим 12 колодками 18, нани10 занными,на бесконечные тросы 14.

Для приведения в движение тросов 14 они навиты на барабан 15, на одном валу с которым закреплена шестерня 1б, находящаяся в зацеплении через паразитную шестерню

15 17 с одной из шестерен блока 18 сменныхпередач. На одном валу с блоком 18 шестерен закреплено червячное колесо 19, находящееся в зацеплении с червяком 20. На валу червяка установлено храповое колесо 21,при20 водящееся .в движение собачкой 22, которая шарнирно соединена с двуплечим рычагом

28. Двуплечий рычаг приводится в движение от главного вала станка.

В рабочее положение собачка включается

25 програмной приставкой 8. Нити основы в процессе тканеобразования выключаются или включаются при подъеме ремизной планки 5, ког та движущие по направляющим 12 колодки 18, нанизанные на бесконечные тросы 14, 30 входят в отверстия профилированных пластин и удерживают их в поднятом положении при опускании ремизок, тем самым изолируя нити основы от утка.

Рабочие ветви тросов 14, двигаясь навстречу друг другу, перемещаются на расстояние, равное толщине пластины и величине зазора между пластинами, вследствие этого с каждой стороны изделия включается и выключается по одной пластине.

Тросы 14 движутся путем одновременного сматывания-наматывания соответствующих ветвей на барабан 15, на одном валу с которым закреплена шестерня 16, кинематически связанная с храповым колесом 21, получающим движение от главного вала станка через программную приставку 8. Поворот храпового колеса на один зуб соответствует движению тросов на один шаг в одном направлении, т. е.,включению или выключению ао одной пластине с каждой стороны изделия.

Конец вала червяка имеет квадратное сечение для надевания рукоятки, с помощью которой система тросов приводится в исходное положение.

Вместо колодок, установленных на бесконечном тросе, в качестве включающе-выключающих элементов могут применяться жесткие рапиры, цепи с колодками и другиеприспособления.

Предмет изобретения

10 Устройство для управления нитями основы на ткацких станках при изготовлении тканей переменной ширины, содержащее механизм выключения нитей основы с программной приставкой, управляющей лицами, привод, ls отличающееся тем, что, с целью расширения ассортимента получаемых заготовок и повышения производительности, механизм выключения нитей основы содержит колодки, подвешенные на бесконечных тросах, движением

20 которых управляет .программная приставка, и пластины, один конец каждой из которых связан с колодкой, а другой — с лицами.

2 17

370301

Фиг. 2
