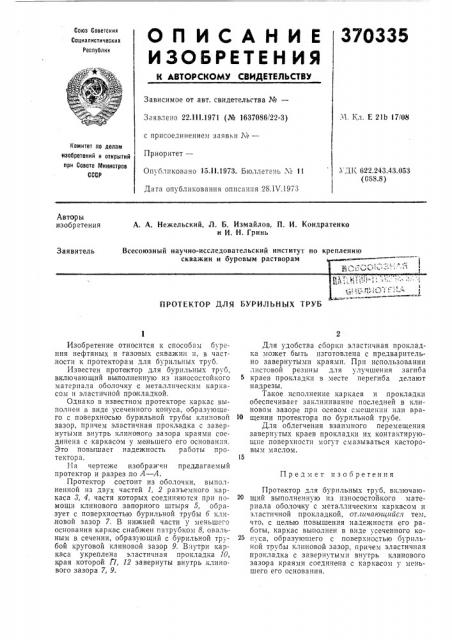

Союз Советских

370335

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ, Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 22.111.1971 (¹ 1637086/22-3) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 15.11.1973. Бюллетень ¹ 11

Дата опубликования оппса ня 28.IV.1973

А. Ь,л. Е 25b 17/08

Номитет по делам изобретений и открытий при Совете Министров

СССР!

) ДК 622.243.43.053 (088.8) Авторы изобретения

А. А. Нежельский, Л. Б. Измайлов, П. И. Кондратенко и И. H. Гринь

Всесоюзный научно-исследовательский институт по креплению скважин и буровым растворам

Заявитель (i "- т ) 1

ПРОТЕКТОР ДЛЯ БУРИЛЬНЫХ ТРУБ

Предмет изобретения

Изобретение относится к способам бурения нефтяных и газовых скважин и, в част.ности к протекторам для бурильных труб.

Известен протектор для бурильных труб, включающий выполненную из износостойкого материала оболочку с металлическим каркасом и эластичной прокладкой.

Однако в известном протекторе каркас выполнен в виде усеченного конуса, образующего с поверхносью бурильной трубы клиновой зазор, причем эластичная прокладка с завернутыми внутрь клинового зазора краями соединена с каркасом у меньшего его основания.

Это повышает надежность раооты протектораа.

На чертеже изображен предлагаемый протектор и разрез по А — А.

Протектор состоит из оболочки, выполненной из двух частей 1, 2 разъемного каркаса 8, 4, части которых соединяются при помощи клинового запорного штыря 5, образует с поверхностью бурильной трубы 6 клиновой зазор 7. В нижней части у меньшего основания каркас снабжен патрубком 8, овальным в сечении, образующий с бурильной трубой круговой клиновой зазор 9. Внутри каркаса укреплена эластичная прокладка 10, края которой Г1, 12 завернуты внутрь .клинового зазора 7, 9.

Для удобства сборки эластичная прокладка может быть изготовлена с предварительно завернутыми краями. При использовании листовой резины для улучшения загиба

5 краев прокладки в месте перегиба делают надрезы.

Такое исполнение каркаса и прокладки обеспечивает заклинивание последней в клиновом зазоре при осевом смещении пли вра1О щении протектора по бурильной трубе.

Для облегчения взаимного перемещения завернутых краев прокладки их контактирующие поверхности могут смазываться касторовым маслом.

Протектор для бурильных труб, включаю2О щий выполненную из износостойкого материала оболочку с металлическим каркасом и эластичной прокладкой, отличающийся тем, что, с целью повышения надежности его работы, каркас выполнен в виде усеченного ко25 нуса, образующего с поверхностью бурильной трубы клиновой зазор, причем эластичная прокладка с завернутыми внутрь клинового зазора краями соединена с каркасом у меньшего его основания.

37О335

4 1

Составптсль С. Санамова

Тсхред T. Курил ко

Рсдактор Л. Лаврова

Корректор A. Царькова

Тип. Харьк. фил. пред, «Патент»

Заказ 188/682 Изд. № 228 Тираж 576 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж 35, Раушская наб. д. 4/5
