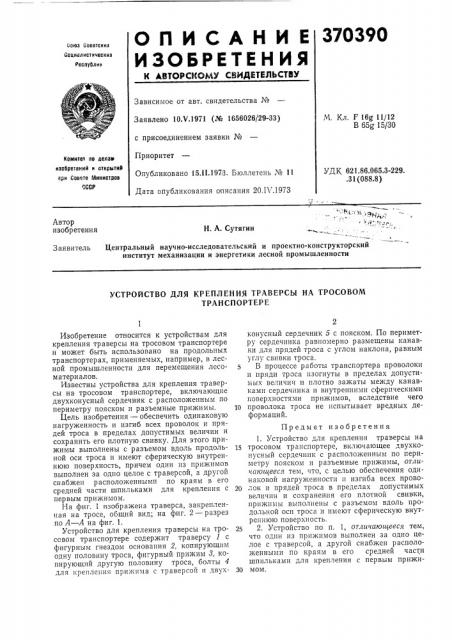

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ союз Ссеетснин

Социалистических

Реслублкн

Зависимое от авт. свидетельства №

Заявлено 10.V.1971 (№ 1656026/29-33) с присоединением заявки №

Приоритет

Опубликовано 15.II.1973. Бюллетень № 11

Дата опубликования описания 20.1т .1973

М. Кл. F 16g 11/12

В 65g 15/ЗО комитет оо лелею изобретений н открытий ори Сосете тлинистрое

".ССР

УДК 621.86.065.3-229..31 (088.8) Автор изобретения

H. А. Сутягин

Заявитель Центральный научно-исследовательский и проектно-конструкторский институт механизации и энергетики лесной промышленности

УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ТРАВЕРСЫ НА ТРОСОВОМ

ТРАНСПОРТЕРЕ

Изобретение относится к устройствам для крепления траверсы на тросовом транспортере и может быть использовано на продольных транспортерах, применяемых, например, в лесной промышленности для перемещения лесоматериалов.

Известны устройства для крепления траверсы на тросовом транспортере, включающие двухконусный сердечник с расположенным по периметру пояском и разъемные прижимы.

Цель изобретения — обеспечить одинаковую нагруженность и изгиб всех проволок и прядей троса в пределах допустимых величин и сохранить его плотную свивку. Для этого прижимы выполнены с разъемом вдоль продольной оси троса и имеют сферическую внутреннюю поверхность, причем один пз прижимов выполнен за одно целое с траверсой, а другой снабжен расположенными по краям в его средней части шпильками для крепления с первым прижимом.

На фиг. 1 изображена траверса, закрепленная на тросе, общий вид; на фиг. 2 — разрез по А — А на фиг. 1.

Устройство для крепления траверсы на тросовом транспортере содержит траверсу 1 с фигурным гнездом основания 2, копирующим одну половину троса, фигурный прижим 8, копирующий другую половину троса, болты 4 для крепления прижима с траверсой и двухконусный сердечник 5 с пояском. По периметру сердечника равномерно размещены канавки для прядей троса с углом наклона, равным углу свивки троса.

В процессе работы транспортера проволоки и пряди троса изогнуты в пределах допустимых величии и плотно зажаты между канавками сердечника и внутренними сферическими поверхностями прижимов, вследствие чего

10 проволока троса не испытывает вредных деформаций.

Предмет изобретения

1. Устройство для крепления траверсы на

15 тросовом транспортере, включающее двухконусный сердечник с расположенным по периметру пояском и разъемные прижимы, отличающееся тем, что, с целью обеспечения одинаковой нагруженности и изгиба всех прово20 ".oê и прядей троса в пределах допустимых величин и сохранения его плотной свивки, прижимы выполнены с разъемом вдоль продольной оси троса и имеют сферическую внутреннюю поверхность.

25 2. Устройство по п. 1, отличающееся тем, что один из прижимов выполнен за одно целое с траверсой, а другой снабжен расположенными по краям в его средней части шпильками для крепления с первым прижи30 мом.

370390

Редактор Т. Фадеева

Заказ 938)16 Изд. № 245 Тираж 826 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель В. Андронов

Техред Л. Грачева

Корректоры: E. Талалаева и Т. Журавлева
