Реферат

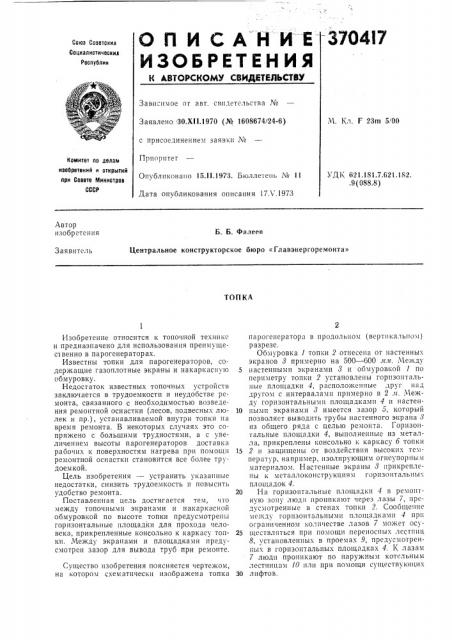

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

3704l7

Союз Созетских

Соаиалистическиз

Республик

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт, свидетельства M

Заявлено 30.XI1.1970 (№ 1608674/24-6) с присоединением заявки №

Приоритет

Опубликовано 15.11.1973. Бюллетень Ме 11

М. Кл. Г 23m 5/00

Комитет по делам изооретвний и открытий при Совете Министров

СССР

УДК 621.181.7.621.1$2. .9(088.8) Дата опубликования описания 17Х.1973

Автор изобретения

Б. Б. Фалеев

Центральное конструкторское бюро «Главэнергоремонта»

Заявитель

ТОПКА

Изобретение относится к топочной технике и предназначено для использования преимущест венно в парогенераторах.

Известны топки для парогенераторов, содержащие газоплотные экраны и накаркасную обмуровку.

Недостаток известных топочных устройств заключается в трудоемкости и неудобстве ремонта, связанного с необходимостью возведения ремонтной оснастки (лесов, подвесных люлек и пр.), устанавливаемой внутри топки на время ремонта. В некоторых случаях это сопряжено с большими трудностями, а с увеличением высоты парогенераторов доставка рабочих к поверхностям нагрева при помощи ремонтной оснастки становится все более трудоемкой.

Цель изобретения — устранить указанные недостатки, снизить трудоемкость и повысить удобство ремонта.

Поставленная цель достигается тем, то между топочными экранами и накаркасной обмуровкой по высоте топки предусмотрены горизонтальные площадки для прохода человека, прикрепленные консольно к каркасу топки.,Чежду экранами и площадками предусмотрен зазор для вывода труб при ремонте.

Существо изобретения поясняется чертежом, на котором схематически изображена топка парогенератора в продольном (вертикальном) р азрезе.

Обмуровка 1 топки 2 отнесена от HBcTeHHblx экранов 8 примерно на 500 — 600 ил, Между

5 настенными экранами 8 и обмуровкой 1 по периметру топки 2 установлены горизонтальные площадки 4, расположенные друг над другом с интервалами примерно в 2 л. Между горизонтальными площадками 4 и настен10 ными экранами 8 имеется зазор 5, который позволяет выводить трубы настенного экрана 8 из общего ряда с целью ремонта. Горизонтальные площадки 4, выполненные из металла, прикреплены консольно к каркасу б топки

15 2 и защищены от воздействия высоких температур, например, изолирующим огнеупорным материалом. Настенные экраны 8 прикреплены к металлоконструкциям горизонтальных площадок 4.

20 На горизонтальные площадки 4 в ремонтную зону люди проникают через лазы 7, предусмотренные в стенах топки 2. Сообщение между горизонтальными площадками 4 прп ограниченном количестве лазов 7 может осу25 ществляться при помощи переносных лестниц

8, установленных в проемах 9, предусмотренных в горизонтальных площадках 4. К лазам

7 люди проникают по наружным котельным лестницам 10 tiли прн помощи существующих

30 лифтов.

370417

Составитель В. Богородский

Редактор Jl. Еселевскав Техред T. Курилко

Корректор Л. Царькова

Заказ 1368/7 Изд. № 243 Тирах 602 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, /К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Такое выполнение топки позволяет осуществлять ее ремонт без разрушения обшйвки или настенных экранов и приводит к сокращению простоя парогенератора в ремонте, так как не требует перед каждым ремонтом сборки ремонтной оснастки.

Предмет изобретен и я

1. Топка, например, для котла, содержащая экраны и накаркасную обмуровку, отличаюи1аяся тем, то, с целью „"îêðãùåíèë трудоемкости и повышения удобства ремонта, между экранами и обмуровкой по высоте топки предусмотрены горизонтальные площадки для прохода человека, прикрепленные консоlhHD к каркасу топки.

2. Топка по и. 1, отличающаяся тем, что, с целью обеспечения вывода труб для ремонта, между экранами и площадками предусмотрен

10 зазор.
