Реферат



370485

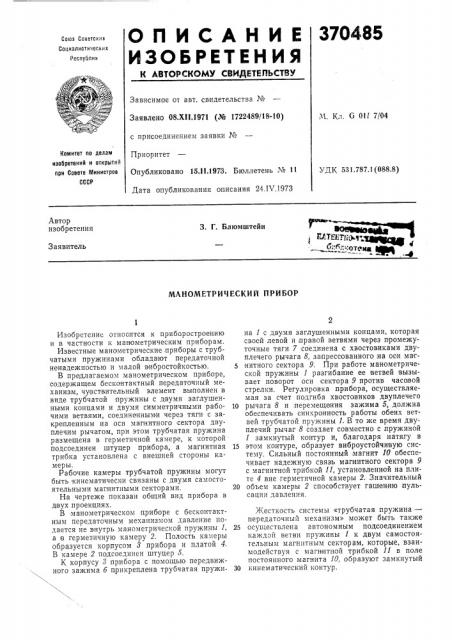

ОЛИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Сссетснин

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 08.XII.1971 (№ 1722489/18-10) с присоединением заявки ¹

Приоритет

Опубликовано 15.11.1973. Бюллетень ¹ 11

Дата опубликования описания 24.IV.1973

И. Кл, G 011 7/04

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 531.787.1(088.8) Автор изобретения вл к.,:мла " " ". «ется ать

3. Г. Блюмштейн

Заявитель

МАНОМЕТРИЧЕСКИЙ ПРИБОР

Изобретение относится к приборостроению и в частности к манеметрическим приборам.

Известные манометрические,приборы с трубчатыми пружинами обладают передаточной ненадежностью и малой вибростойкостью. 5

В предлагаемом манометрическом приборе, содержащем бесконтактный передаточный механизм, чувствительный элемент вьвполнеH в виде трубчатой пружины с двумя заглушенными концами и двумя симметричными рабо- 10 чими ветвями, соединенными через тяги с закрепленным на оси мапнитного сектора двуплечим рычагом, при этом трубчатая пружина размещена в герметичной камере, к которой подсоединен штуцер прибора, а магнитная 15 трибка установлена с внешней стороны камеры.

Рабочие камеры трубчатой пружины могут быть кинематически связаны с двумя самостоятельными магнитными секторами. 20

На чертеже показан общий вид прибора в двух проекциях.

В манометрическом приборе с бесконтактным передаточным механизмом давление подается не внутрь vàíoìåòðè÷åñêîé пружины 1, 25 а iB герметичную камеру 2. Полость камеры образуется корпусом 8 прибора и платой 4.

В камере 2 подсоединен штуцер 5.

К корпусу 3 прибора с помощью передвижного зажима б прикреплена трубчатая пружи- 30 на 1 с двумя заглушенными концами, которая своей левой и правой ветвями через промежуточные тяги 7 соединена с хвостовиками двуплечего рычага 8, запрессованного на оси магнитного сектора 9. При работе манеметрической пружины 1 разгибание ее ветвей вызывает поворот оси сектора 9 против часовой стрелки. Регулировка прибора, осуществляемая за счет подгиба хвостовиков двуплечего рычага 8 и,перемещения зажима 5, должна обеспечивать синхронность работы обеих ветвей трубчатой пружины 1. B то же время двуплечий рычаг 8 создает совместно с пружиной

1 замкнутый контур и, благодаря натягу в этом контуре, образует виброустойчивую систему. Сильный постоянный, магнит 10 обеспечивает надежную связь магнитного сектора 9 с магнитной трибкой 11, установленной на плите 4 вне герметичной камеры 2. Значительный объем камеры 2 способствует гашению пульсации давления.

Жесткость системы «трубчатая пружина— передаточный механизм» может быть также осуществлена автономным подсоединением каждой ветви пружины 1 к двум самостоятельным магнитным секторам, которые, взаимодействуя с магнитной трибкой 11 в поле постоянного магнита 10, образуют замкнутый кинематический контур.

370485

Предмет изобретения

Составитель О. Полев

Корректоры: Н. Прокуратова и 3. Тарасова

Редактор Т. Драгун

Техред Г. Дворина

Заказ 1091/5 Изд. № 269 Тираж 755 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

1. Манометрический прибор, содержащий корпус, упругий чувствительный элемент, овязанный с передаточным механизмом, выполнен ным, на пример, в виде магнитного сектора с мапнитной три бкой и постоянного магнита, указательную стрелку и штуцер, отличающийся тем, что, с целью повышения надежности и увеличения ви бростойкости, в нем чувствительный элемент вы полнен в виде трубчатой пружины с двумя заглушенными концами и двумя симметричными рабочими ветвями, соединеннььми через тяги с закрепленным на оси магнитного сектора двуплечим рычагом, при этом трубчатая,пружинна размещена в герметичной камере, к которой подсоединен штуцер прибора, а магнитная трибка установлена с внешней стороны камеры.

2. Манометрический прибор по п. 1, отлича10 ющийся тем, что рабочие .ветви трубчатой пружинны кинематически связаны с двумя самостоятельными магнигными секторами.
