Реферат



I c Ec 0 Io B H A II

11ДТЩТ!:0-, i > КЛт . :" б» «а ь "

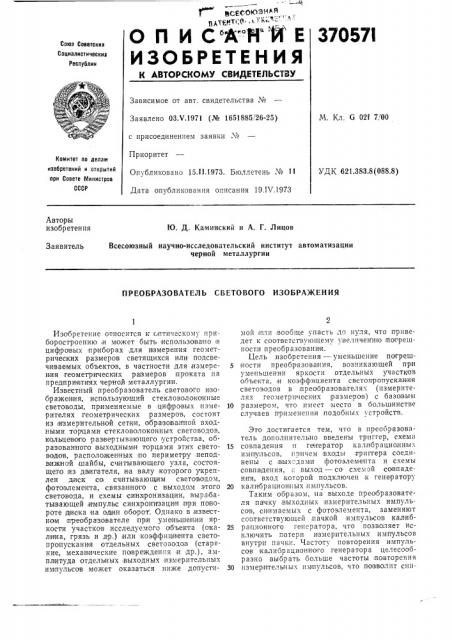

ОПИС Е

ИЗОБРЕТЕНИЯ

370 57I

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено ОЗ.V.1971 (Ле 1651885/26-25) с присоединением заявки М

Приоритет

Опубликовано 15.11.1973, Бю,тлетень 4 11

Дата опубликования описания 19.IU.1973

М. Кл. G 02f 7, 00

Комитет по делам изобретений и открытий при Сосете Министроо

СССР

УДК 621.383.8(088.8) Авторы изобретения

Ю. Д. Каминский и А. Г. Лицов

Всесоюзный научно-исследовательский институт автоматизации черной металлургии

Заявитель

ПРЕОБРАЗОВАТЕЛЬ СВЕТОВОГО ИЗОБРАЖЕНИЯ

Изобретение относится к,сптическохту приборостроению и м ожет быть использо ва но в цифровых пр|иборах для измерения геометрических размеров светящихся или подсвечивае мых объектов, в частности для измерения геометрических ра змеров проката на предпри я тиях черной металлургии.

Известный преобразователь светового изображе н ия, использующий стекловолоконные световоды, применяемые в цифровых .измерителях геометрических размеров, состоит из tHзмерительной сетки, о бра зо ванной входными торцами стекловолоконных световодов, кольце во го развертывающего устройства, образован ного выходным и торцами этих световодо в, расположенных по периметру .неподвиж ной шайбы, считывающего узла, состоящего;из двигателя, на валу которого укреплен диск:со считываюптим световодом, фотоэлемента, связанного с выходом этого световода, и схемы синхронизации, вырабатывающей импульс си нхронизаци и при IIOIBOроте |диска на один оборoT . Однако B,èçBåtñòном преобразователе пр и уменьшении яркости участков исследуемого объекта (окал и на, грязь и др.) или коэффициента светопропускани я отдельных световодов (старение, механические по|вреждення и др.), амплитуда отделыных выходных измерительных им пульсов может оказаться ниже допустимой или вообще упасть до нуля, что приведет к соответсгвующему увеличению попрешности преобразования.

Цель изобретения — уменьшение погреш5 ности преобразования, возникающей при уменьшении яркости отдельных участков ооъекта, и коэффициента светопропускания световодов в преобразователях (измерите IsIx геометрических размеров) с базовым

10 размером, что имеет место в большинстве случаев применения подобных устройств.

Это достигается тем, что в преобразователь дополнительно введены триггер, схема

15 совпадения и генератор калпбрационны: импульсов, причем входы триггера соединены с,вых:дам и фотоэлемента и схемы совпадения, . выход — со схемой совпадения, вход которой подключен к генератору

20 калибрационных,импульсов.

Таким образом, на выходе преобразователя пачку выходных измерительных импульсо в, снимаемых с фотоэлемента, заменяют соответствующей пачкой импульсов калиб25 рационното генератора, что позволяет исключ ить потери измерительных импульсов внутри пачки. Частоту повторения и мпульсов калибрационного генератора целесообразно выбрать больше часготы повторения

30 измерительных импульсов, что позволит сни370571

Корректоры: E. Талалаева и А. Степанова

Изд. № 242

Заказ 1001/13

Тираж 551

Подписное

Типография, Вр. Сапунова, 2

3 зить требования к точности выходных регистр 1грующ их устройств.

На чертеже предста вле на фу1вк циональная схема предлагаемого преобразователя.

Прео бразователь,светового изображения содерж ит входную измерительную сетку 1, об разова н ную входными торцами стекловолоконных световодов 2. Выходные торцы световоров 2 размещены по| пер|иметру непод вижной шайбы 8, образуя кольцевое развертывающее устройство. На д иске 4, посаженном на вал двигателя 5, укреплен одним концом считывающий световод б, изогнутый в в иде перископа;,другой конец свето вода б закреплен в подш ипнике 7. Входной торец считывающего световода обращен к выхо дны м торцам измерительных свето водов, а выходно|й то р ец — к фотоэлементу 8. Выход фотоэлемента соединен с первым входом трипгера 9, второй вход триггера — с выходом схемы 10 си нхронизац ии. Выход триггера .соединен с первым входом схемы 11 со впадения, второй вход которой соеди нен с выходом генератора 12 калибрац ионных,импульсов.

Преоб разо ватель светового изображения работает следующим образом, На вхо д ную измерительную сетку 1 по падает световой поток 18, образуя на ней изображение измеряемого объекта 14. Световая э нергия с засвеченных выходных торцов световодов 2, при вращениями диска 4 считывающ им световодoi» б, последовательно, в виде свето вых импульсов, передается на фотоэлеме нт 8. Электрические измерительные импульсы с выхода фотоэлемента подаются на

4 вход триггера 9. Первый импульс пачки измерительных импульсов о|прокидывает тригге р 9, и и мпульсы кал ибра цио нного генератора 12 через схему 11 совпадения проходят

5 на выход преобразователя. Синхронизирующий импульс, вырабатываемый схемой 10 синхронизации прои тговороте диска 4 на один оборот, возвращает триггер 9 в исходное состоян ие и запрещает прохождение им10 пульсов калибрац ионного генератора 12 на выход преобразователя.

Количество импульсов калибрационното генератора 12 на выходе .преобразова1теля за один обо ро т диска 4 определяет размер

15 исследуемого изображения.

Предмет изобрете н1ия

Преобразователь светового изо|бражения, содержа щей измерительную сетку, образо20 ванную .вход ными,торцам и стекловолоконных свето1водо в, кольцевое развертывающее устройство, образованное выходными торцам и этих,световодов, считывающий узел, фотоэлеме нт и схему синхр он изации, отличаю25 икайся тем, что, с целью уменьшения погрешности .преоб разова н ия, возникающей прои уменьшении яркости исследуемого объекта, и коэффициента светопропускания отдельных световодов, в преобразователь

30 введены триггер, схема совпадений и генератор калиб рационных импульсов, п ричем входы трп1ггера соединены с выходами фотоэлемента и схемы синхронизации, а выход— со схемой совпадения, вход .которой,подклю35 чен к генератору калибрационных импульсов.
