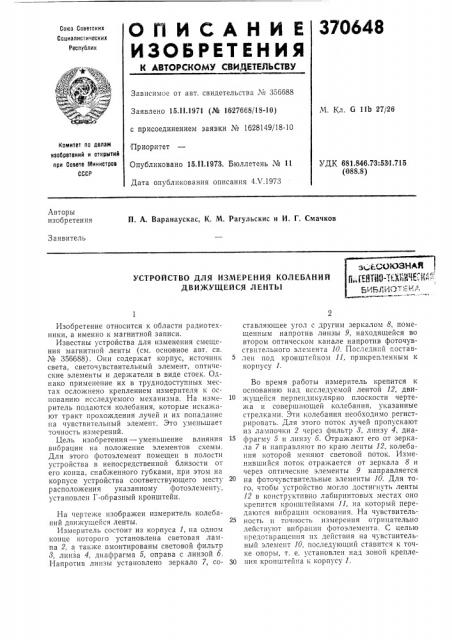

О П И С А Н И Е 370648

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М 356688

Заявлено 15.11.1971 (№ 1627668/18-10) с присоединением заявки Хе 1628149/18-10

Приор итет

Опубликовано 15.11.1973. Бюллетень Na 11

Дата опубликования описания 4Х.1973

М. Кл. С 11Ь 27/26

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 681.846.73:53i1.715 (088.8) Авторы изобретения

П. А. Варанаускас, К. М. Рагульскис и И. Г. Смачков

Заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ КОЛЕБАНИЙ

ДВИЖУЩЕЙСЯ ЛЕНТЪ1

Изобретение относится к области радиотехники, а именно к магнитной записи.

Известны устройства для изменения смещения магнитной ленты (см. основное авт. св.

Хе 356688). Они содержат корпус, источник света, светочувствительный элемент, оптические элементы и держатели в виде стоек. Однако применение их в труднодоступных местах осложнено креплением измерителя к основанию исследуемого механизма. На измеритель подаются колебания, которые искажают тракт прохождения лучей и их попадание

»а чувствительный элемент. Это уменьшает точность измерений.

Цель изобретения — уменьшение влияния вибрации на положение элементов схемы.

Для этого фотоэлемент помещен в полости устройства в непосредственной близости от его конца, снабженного губками, при этом на корпусе устройства соответствующего месту расположения указанному фотоэлементу, установлен Г-образный кронштейн.

На чертеже изображен измеритель колебаний движущейся ленты.

Измеритель состоит из корпуса 1, на одном конце которого установлена световая лампа 2, а также вмонтированы световой фильтр

8, линза 4, диафрагма 5, оправа с линзой б.

Напротив линзы установлено зеркало 7, составляющее угол с другим зеркалом 8, помещенным напротив линзы 9, находящейся во втором оптическом канале напротив фоточувствительного элемента 10. Последний поставлен под кронштейном 11, прикрепленным к корпусу 1.

Во время работы измеритель крепится к основанию над исследуемой лентой 12, движущейся перпендикулярно плоскости чертежа и совершающей колебания, указанные стрелками. Эти колебания необходимо регистрировать. Для этого поток лучей пропускают из лампочки 2 через фильтр 8, линзу 4, диа<ррагму 5 и линзу б. Отражают его от зеркала 7 и направляют по краю ленты 12, колебания которой меняют световой поток. Изменившийся поток отражается от зеркала 8 и через оптические элементы 9 направляется на фоточувствительные элементы 10. Для того, чтобы устройство могло достигнуть ленты

12 в конструктивно лабиринтовых местах оно

»р0 НТ «ропштеинами 11, на кото1зый передаются вибрации основания. На чувствительность и точность измерения отрицательно действуют вибрации фотоэлемента. С целью предотвращеиия пх действия на чувствительный элемент 10, последующий ставится к точке опоры, т. е. установлен над зоной крепле30 пия кронштейна к корпусу 1.

Предмет изобретени:t

/ 1 / )

1 .г

1 ;) )/ В

Ji)(г1 1г11" Я

С о с с а в11. с.!! А. 1!и а и о и а

T:кред Г. Двоогна

1 ii:ректор Е. Талалаева

Редактор T. Драгун

Заказ 1199,.-1 ;е ото 1, I - i t 5 6 Подпис1.ое

ЦНИИПИ Комитета по делам изобретений и ог1<рыти::,!i! Совете Министров СССР . 1оскиа, )!,-35, Р;:vi"!.и: -; !:tá., ь - 5

Устройство для измерения колебаний движущейся ленты по авт. св. М 356688, от.т..а1ои,ееся тем, что, с целью уменыиения вли.-.ния вибрации на положение элеме! тов оке,1ы, фотоэлемент и Iplttpí в 110,-.0cTt у.тНИ В "..; еде ЛК 11110!1 ЛИЗОСт; От МаГ"нтно;". ленты и зеркалы1ык отрыкателе11, расг;Оло: .сивых 51ciK3j собо I под 00TpbIM углом. при этом на корпусе устройства, в мес-с расположения указ -:.ног0 фотоэлемента, . стаивал"!I Г Ооразн1лй 1:00!it, lтейн.
