М 37079:,,, 1

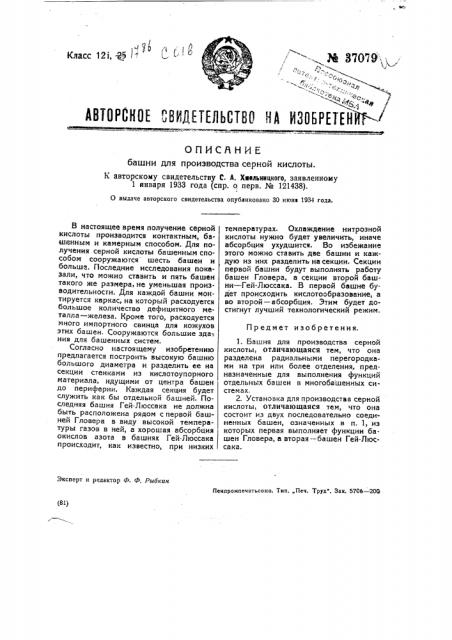

ABTOPCHOE СВИДЕТЕЛЬСТВО НА ИЗОБР

ОПИСАНИЕ башни для производства серной кислоты.

K авторскому свидетельству С. А. Хмельницкого, заявленному

1 января 1933 года (спр. о перв. ¹ 121438).

0 выдаче авторского свидетельства опубликовано 30 июня 1934 года.

В настоящее время получение серной кислоты производится контактным, башенным и камерным способом. Для получения серной кислоты башенным способом сооружаются шесть башен и больше. Последние исследования показали, что можно ставить и пять башен такого же размера, не уменьшая производительности. Для каждой башни монтируется каркас, на который расходуется большое количество дефицитного металла — железа. Кроме того, расходуется много импортного свинца для кожухов этих башен. Сооружаются большие зда: ния для башенных систем.

Согласно настоящему изобретению предлагается построить высокую башню большого диаметра и разделить ее на секции стенками из кислотоупорного материала, идущими от центра башен до периферии. Каждая секция будет служить как бы отдельной башней. Последняя башня Гей-Люссака не должна быть расположена рядом с первой башней Гловера в виду высокой температуры газов в ней, а хорошая абсорбция окислов азота в башнях Гей-Люссака происходит, как известно, при низких

Предмет изобретения.

Эксперт и редактор Ф. Ф. Рыбкин

Пенпромпечатьсоюз. Тип. „Печ, Труд . Зак. 5706 — 200 (81) In

Класс 12i, М температурах. Охлаждение нитрозной кислоты нужно будет увеличить, иначе абсорбция ухудшится. Во избежание этого можно ставить две башни и каждую из них разделить на секции. Секции первой башни будут выполнять работу башен Гловера, а секции второй башни — Гей-Люссака. В первой башне будет происходить кислотообразование, а во второй — абсорбция. Этим будет достигнут лучший технологический режим, 1. Башня для производства серной кислоты, отличающаяся тем, что она разделена радиальными перегородками на три или более отделения, предназначенные для выполнения функций отдельных башен в многоба шенных системах.

2. Установка для производства серной кислоты, отличающаяся тем, что она состоит из двух последовательно соединенных башен, означенных в и. 1, из которых первая выполняет функции башен Гловера, а вторая — башен Гей-Люссака.
