Реферат

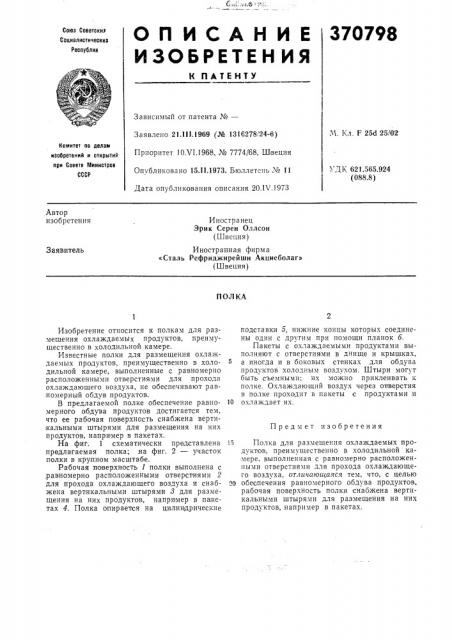

О Л И С А Н И Е 370798

ИЗОБРЕТЕН ИЯ

Союэ Соеетскив

Социалистические

Ресоублии

К ПАТЕНТУ

Зависимый от патента №вЂ”

М. Кл. F 25d 25/02

Заявлено 21.111.1969 (¹ 1316278 24-6)

Приоритет 1ОХ1,1968, № 7774/68, швеция

Опубликовано 15 11.1973. Бюллетень ¹ 11

Комитет оо делам изобретений и отнрытий лри Совете Министров

СССР

УД К 621.565.924 (088.8) Дата опубликования описания 20.17.1973

Автор изобретения

Ино. странец

Эрик Серен Оллсон (Швеция) Заявитель

Иностранная фирма

«Сталь Рефриджирейшн Акциеболаг» (Швеция) ПОЛКА

Предмет изобретения

Изобретение относится к полкам для размещения охлаждаемых продуктов, преимущественно в холодильной камере.

Известные полки для размещения охлаждаемых продуктов, преимущественно в холодильной камере, выполненные с равномерно расположенными отверстиями для прохода охлаждающего воздуха, не обеспечивают рав:номерный обдув продуктов.

В предлагаемой полке обеспечение равномерного обдува продуктов достигается тем, что ее рабочая поверхность снабжена вертикальными штырями для размещения на них продуктов, например в пакетах.

На фиг. 1,схематически представлена предлагаемая полка; иа фиг. 2 — участок полки в крупном масштабе.

Рабочая поверхность 1 полки выполнена с

;равномерно расположенными отверстиями 2 для прохода охлаждающего воздуха и снабжена вертикальными штырями 8 для размещения на них продуктов, например в пакетах 4. Полка опирается на цилиндрические подставки 5, нижние концы которых соединены один с другим при помощи планок б.

Пакеты с охлаждаемыми продуктами выполняют с отверстиями в днище и крышках, а иногда и в боковых стенках для обдува продуктов холодным воздухом. Штыри могут быть съемными; их можно приклеивать к полке. Охлаждающий воздух через отверстия в полке проходит в пакеты с продуктами и

10 охлаждает их.

15 Полка для размещения охлаждаемых продуктов, преимущественно в холодильной камере, выполненная с равномерно расположенными отверстиями для прохода охлаждающего воздуха, отличающаяся тем, что, с целью

20 обеспечения равномерного обдува продуктов, рабочая поверхность полки снабжена вертикальными штырями для размещения íà них продуктов, например в пакетах.

370798

4 цг

Составитель В. Константиновская

Редактор Г. Полехова

Корректоры: И. Божко и 3. Тарасова

Техред Л. Грачева

Тнп. Харьк. фил. пред. «Патент»

Заказ 186/684 Изд. № 220 Тираж 576 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5
