Доильный аппарат

Доильный аппарат

Иллюстрации

Показать все

Реферат

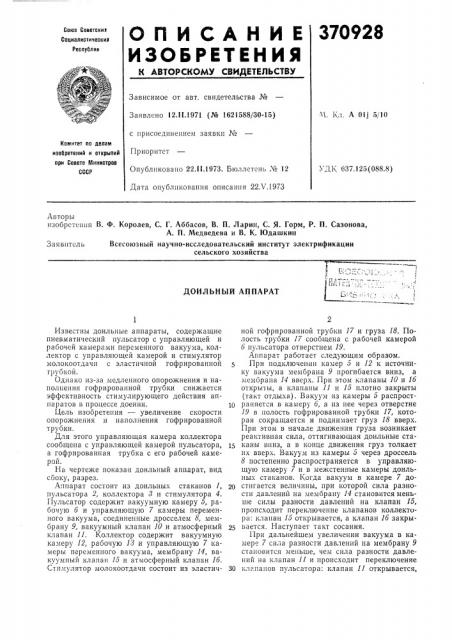

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соаетскит

Социалистическиа

Республик

Зависимое от авт. свидетельства №

Заявлено 12.1!.1971 (№ 1621588/30-15) Ч. Кл. А 0ij 5/10 с присоединением заявки №

Комитет по делам изобретеиий и открытий при Совете Министров

СССР

Приоритет

Опубликовано 22.11.1973. Бюллетень № 12

Дата опубликования описания 22Л .1973

УДК 037.125(088.8) Авторы изобретения В. Ф. Королев, С. Г. Аббасов, В. П. Ларин, С. Я. Горм, P. П. Сазонова, А. П. Медведева и В. К. 10дашкин

Всесоюзный научно-исследовательский институт электрификации сельского хозяйства

Заявитель

ДОИЛЬНЫЙ АППАРАТ

Известны доильные аппараты, содержащие пневматический пульсатор с управляющей и рабочей камерами переменного вакуума, коллектор с управляющей камерой и стимулятор молокоотдачи с эластичной гофрированной трубкой.

Однако из-за медленного опорожнения и наполнения гофрированной трубки снижается эффективность стимулирующего действия аппаратов в процессе доения.

Цель изобретения — увеличение скорости опорожнения и наполнения гофрированной трубки.

Для этого управляющая камера коллектора сообщена с управляющей камерой пульсатора, а гофрированная трубка с его рабочей камерой.

На чертеже показан доильный аппарат, вид сбоку, разрез.

Аппарат состоит из доильных стаканов 1, пульсатора 2, коллектора 8 и стимулятора 4.

Пульсатор содержит вакуумную камеру 5, рабочую 6 и управляющую 7 камеры переменного вакуума, соединенные дросселем 8, мембрану 9, вакуумный клапан 10 и атмосферный клапан 11. Коллектор содержит вакуумную камеру 12, рабочую 18 и управляющую 7 камеры переменного вакуума, мембрану 14, вакуумный клапан 15 и атмосферный клапан 16.

Ст|1мулятор молокоотдачи состоит из эластичной гофрированной трубки 17 и груза 18. Полость трубки 17 сообщена с рабочей камерой

6 пульсатора отверстием 19.

Аппарат работает следующим образом.

При подключении камер 5 и 12 к источнику вакуума мембрана 9 прогибается вниз, а мембрана 14 вверх. При этом клапаны 10 и 16 открьпы, а клапаны 11 и 15 плотно закрыты (такт отдыха). Вакуум из камеры 5 распрост1р раняется в камеру 6, а из нее через отверстие

19 в полость гофрированной трубки 17, которая сокращается и поднимает груз 18 вверх.

При этом в начале движения груза возникает реактивная сила, оттягивающая доильные стаканы вниз, а в конце движения груз толкает их вверх. Вакууат из камеры 5 через дроссель

8 постепенно распространяется в управляющую камеру 7 и в межстенные камеры доильных стаканов. Когда вакуум в камере 7 до2р стигается величины, при которой сила разности давлений на мембрану 14 становится меньше силы разности давлений на клапан 15, происходит переключение клапанов коллектора: клапан 15 открывается, а клапан 16 закрывается. Наступает такт сосания, При дальнейшем увеличении вакуума в камере 7 сила разности давлений на мембрану 9 становится меньше, чем сила разности давлений на клапан 11 и происходит переключение

30 клапанов пульсатора: клапан 11 открывается, 370928

Составитель С. Горм

Техред А. Грачева

Корректор Е. Миронова

Редактор Л, Ксеиофонтова

Заказ 1351)11 Изд. ¹ 1!93 Тираж 523 Подписное

ЦНИИПИ Комитета по делазi изобретений и открытий при Совете Министров СССР

Москва, )Ii-35, Раушская наб., д. 4й

Типография, пр. Сапунова, 2 а клапан 10 закрывается. Камера б и полость трубки 17 через клапан 11 заполняются воздухом из атмосферы. При этом трубка 17 удлиняется, а груз 18 опускается и через доильные стаканы передает на вымя рывок вниз.

Воздух из камеры б через дроссель 8 постепенно наполняет камеру 7 и межстенные камеры. Наступает такт сжатия.

Когда вакуум в камере 7 снижается до величины, при которой сила разности давлений на мембрану 14 становится больше силы разности давлений на клапан 1б, происходит переключение клапанов коллектора: клапан 1б открывается, а клапан 15 закрывается. Наступает такт отдыха. Дальнейшее уменьшение вакуума в камере 7 приводит к переключению клапанов пульсатора, и весь процесс повторяется.

Предмет изобретения

Доильный аппарат, включающий пневматический пульсатор с управляющей и рабочей камерами переменного вакуума, коллектор с управляющей камерой и стимулятор молокоотдачи с эластичной гофрированной трубкой, 10 отличающийся тем, что, с целью увеличения скорости опорожнения и наполнения гофрированной трубки, необходимых для улучшения стимулирующего действия аппарата, управляющая камера коллектора сообщена с управля15 ющей камерой пульсатора, а гофрированная трубка с рабочей камерой последнего.
