Реферат

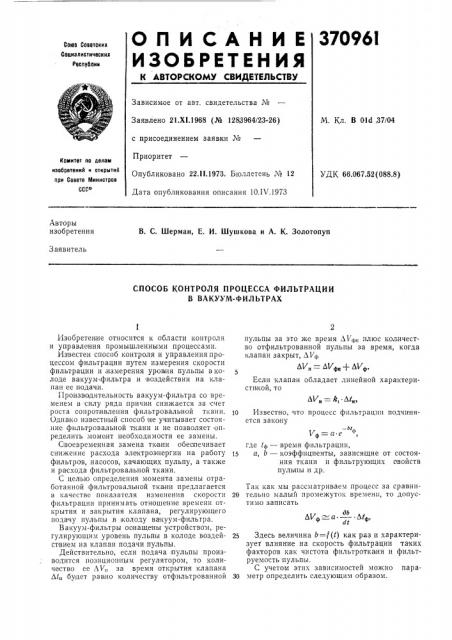

О П И С А Н И Е 37096!

ИЗОЫ ЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союв Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 21.XI.1968 (№ 12813964/23-26) с присоединением заявки №

Приоритет

Опубликовано 22.II.1973. Бюллетень ¹ 12

Дата опубликования описания 10.IV.1973

М. Кл. В Old,37/04 йомитет по делам иаобретений и открытий при Совете Министров

СССо

УДК 66.067.52(088.8) Авторы изобретения

В. С. Шерман, E. И. Шушкова и А. К. Золотопуп

Заявитель

СПОСОБ КОНТРОЛЯ ПРОЦЕССА ФИЛЬТРАЦИИ

В ВАКУУМ-ФИЛЬТРАХ

Л н — 1ст Л к1 дЬ

Л1 Ф вЂ” = а — И,р, dt

Изобретение относится к области контроля и управле|ния промышленными процессами.

Известен способ контроля и управления процессом фильтрации путем измерения скорости фильтрации и,измерения уровня пульпы в колоде вакуум-,фильтра и воздействии на клапан ее подачи.

Производительность вакуум-фильтра со временем в силу ряда причин снижается за счет роста сопротивления фильтровальной ткани.

Однако известный способ не учитывает состояние фильтровальной ткани и не позволяет определить хтомант необходимости ее замены.

Своевременная замена ткани обеспечивает снижение расхода электроэнергии на работу фильтров, насосов, качающих пульпу, а также и расхода фильтровальной ткани.

С целью определения момента замены отработанной фильтровалыной ткани предлагается в качестве показателя изменения скорости фильтрации принимать отношение времени открытия и закрытия клапана, регулирующего подачу пульпы,в колоду вакуум-фильтра.

Вакуум-фильтры оонащены устройством, регулирующим уровень пульпы в колоде воздействием на клапан подачи пульпы.

Действительно, если подача пульпы производится позиционным регулятором, то количество ее Л1/„за время открытия клапана

Л/„будет равно количеству отфильтрованной пульпы за это же время Л1 ф„плюс количество отфильтрованной пульпы за время, когда клапан закрыт, ЛГф

Л1"„= aV«y ЛЬ;р, Если клапан обладает линейной характеристикой, то

10 Известно, что процесс фильтрации подчиняется закону — Иф

V> — -а е где t, — время фильтрации, 1 а, b — коэффициенты, зависящие от состояния ткани и фильтрующих свойств пульпы и др.

Так как мы рассматриваем процесс за сравни20 тельно малый промежуток времени, то допустимо за писать

25 Здесь величина b = f (t) как раз и характеризует влияние на скорость фильтрации таких факторов как чистота фильтротка ни и фильтруемоcTb пульпы.

С учетом этих зависимостей можно пара30 метр определить следующим образом, 370961

Составитель С. Клейман

Редактор Т. Никольская Техред T. Ускова

Корректор О. Усова

Заказ 820/l2 Изд. № !234 Тираж 678 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-З5, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Вычисляем величину т

; и„ =о т ,, Мф с=о контролируя и суммируя за определенный ггромежуток времени (Т) время открытия и закрытия клапана. Между и и b существует следующая зависимость, полученная несложным вычислением где С вЂ” постоянный коэффициент.

Контроль времени открытия и закрытия клапана несложен. При позиционном регулировании уровня для этого можно использовать конечные выключатели, исполнительного механизма. Отрезки времени фиксируют на специальном реле времени, суммируют, находят их отношение и определяют величину а. Перевод а в b учитывается в .градуировке прибора.

Предмет изобретения

Способ контроля процесса фильтрации в ва10 куум-фильтрах, оснаще н ных позиционным регулятором уровня, путем изменения скорости фильтрации, отличающийся тем, что, с целью определения момента замены отработанной фильтровальной ткани, в качестве показателя

1S изменения скорости фильтрации принимают отношение времени открытия и за крытия клапана, регулирующего подачу пульпы в колоду вакуум-фильтра.
