Реферат



%- +с к,;ah,;»

1хт

Ц3

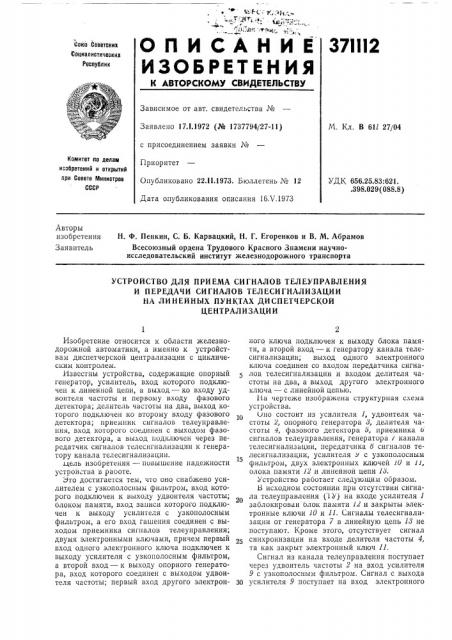

ОЛИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ЗУШ2

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 17Л.1972 (№ 1737794/27-11) с присоединением заявки №

Приоритет

Опубликовано 22Л1.197i3. Бюллетень № 12

Дата опубликования описания 16Х.1973

М. Кл. В 611 27!04

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 656.25.83:621. .398.029(088.8) Авторы изобретения

Заявитель

Н. Ф. Пенкин, С. Б. Карвацкий, Н. Г. Егоренков и В. М. Абрамов

Всесоюзный ордена Трудового Красного Знамени научноисследовательский институт железнодорожного транспорта

УСТРОЙСТВО ДЛЯ ПРИЕМА СИГНАЛОВ ТЕЛЕУПРАВЛЕНИЯ

И ПЕРЕДАЧИ СИГНАЛОВ ТЕЛЕСИГНАЛИЗАЦИИ

HA ЛИНЕЙНЫХ ПУНКТАХ ДИСПЕТЧЕРСКОЙ

ЦЕНТРАЛИЗАЦИИ

Изобретение относится к области железнодорожной автоматики, а именно к устройствам диспетчерской централизации с циклическим контролем.

Известны устройства, содержащие опорный генератор, усилитель, вход которого подключен к линеиной цепи, а выход — ко входу удвоителя частоты и первому входу фазового детектора; делитель частоты на два, выход которого подключен ко второму входу фазового детектора; приемник сигналов телеуправления, вход которого соединен с выходом фазового детекгора, а выход подключен через передатчик сигналов телесигнализации к генератору канала телесигнализации. иель изобретения — повышение надежности устроиства в раооте.

Ыто достигается тем, что оно снабжено усилителем с узкополосным фильтром, вход которого подключен к выходу удвоителя частоты; олоком памяти, вход записи которого подключен к выходу усилителя с узкополосным фильтром, а его вход гашения соединен с выходом приемника сигналов телеуправления; двумя электронными ключами, причем первый вход одного электронного ключа подключен к выходу усилителя с узкополосным фильтром, а второй вход — к выходу опорного генератора, вход которого соединен с выходом удвоителя частоты; первый вход другого электронного ключа подключен к выходу блока памяти, а второй вход — к генератору канала телесигнализации; выход одного электронного ключа соединен со входом передатчика сигналов телесигнализации и входом делителя частоты на два, а выход другого электронного ключа — с линейной цепью.

На чертеже изображена структурная схема устройства.

Оно состоит из усилителя 1, удвоителя частоты 2, опорного генератора д, делителя частоты 4, фазового детектора 5, приемника Ь сигналов телеуправления, генератора г канала телесигнализации, передатчика 6 сигналов телесигнализации, усилителя э с узкополосным фильтром, двух электронных ключей )О и 11, олока памяти l2 и линейной цепи И.

Устройство работает следующим образом.

Б исходном состоянии при отсутствии сигнала телеуправления (1 У) на входе усилителя 1 заблокирован блок памяти 14 и закрыты электронные ключи 10 и 11. Сигналы телесигнализации от генератора 7 в линейную цепь 18 не поступают. Кроме этого, отсутствует сигнал синхронизации на входе делителя частоты 4, та как закрыт электронный ключ 11.

Сигнал из канала телеуправления поступает через удвоитель частоты 2 на вход усилителя

9 с узкополосным фильтром. Сигнал с выхода

30 усилителя 9 поступает на вход электронного

371112

Предмет изобр етения

Составитель А. Сахнин

Техред Л. Грачева

Редактор Ю. Агапова

Корректор Н. Аук

Заказ 1324/4 Изд. № 1216 Тираж 523 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, %-35, Раушская наб., д. 4(5

Типография, пр. Сапунова, 2 ключа 11, который открывается и дает возможность поступать приемным сигналам ТУ на вход фазового детектора 5. В результате на выходе фазового детектора 5 появляется определенная последовательность импульсов, поступающая на приемник б сигналов ТУ.

Приемник Ь расшифровывает поступающую информацию и воздействует на вход гашения г блока памяти 12, который открывает электронный ключ 10. После этого сигналы телесигнализации от генератора 7 канала телесигнализации могут поступать в линейную цепь 18.

При пропадании сигнала телеуправления на входе усилителя 1 устройство возвращается в исходное состояние.

Устройство для приема сигналов телеуправления и передачи сигналов телесигнализации на линейных пунктах диспетчерской централизации, содержащее опорный генератор, усилитель, вход которого подключен к линейной цепи, а выход — ко входу удвоителя частоты и первому входу фазового детектора; делитель „ àñòîòû на два, выход которого подключен ко второму входу фазового детектора; приемник сигналов телеуправления, вход которого соединен с выходом фазового детектора, а выход подключен через передатчик сигналов телесигнализации к генератору канала телесигнализации, отличающееся тем, что, с целью повышения надежности устройства в работе, оно снабжено усилителем с узкополосным фильт10 ром, вход которого подключен к выходу удвоителя частоты; блоком памяти, вход записи которого подключен к выходу усилителя с узкополосным фильтром, а его вход гашения соединен с выходом приемника сигналов теле15 управления; двумя электронными ключами, причем первый вход одного электронного ключа подключен к выходу усилителя с узкополосным фильтром, а второй вход — к выходу опорного генератора, вход которого соединен

20 с выходом удвоителя частоты; первый вход другого электронного ключа подключен к выходу блока памяти, а второй вход — к генератору канала телесигнализации; выход одного электронного ключа соединен со входом пе25 редатчика сигналов телесигнализации и входом делителя частоты на два, а выход другого электронного ключа — с линейной цепью.
