Патент ссср 371256

Патент ссср 371256

Иллюстрации

Показать все

Реферат

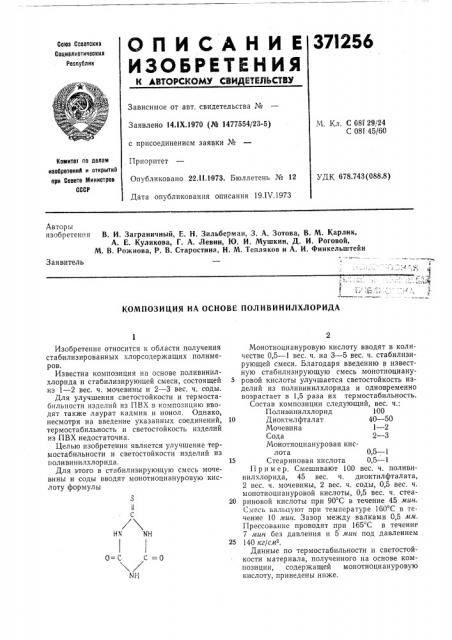

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

371256

Сава Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 14 1Х.1970 (№ 1477554/23-5) с присоединением заявки №

Приоритет

Опубликовано 22.11.19?3. Бюллетень № 12

Дата опубликования описания 19.IV.1973

М. Кл, С 08129124

С 081 45/60

Комитет по делам иаобретеннб и открытий при Совете Министров

СССР

УДК 678.743 (088.8) Авторы изобретения В. И. Заграничный, Е. H. Зильбермаи, 3. А. Зотова, В. М. Карлик, А. Е. Куликова, Г. А. Левин, Ю, И. Мушкин, Д, И. Роговой, М. В. Рожнова, P. В. Старостина, Н. M. Тепляков и А. И. Финкельштейн

Заявитель

КОМПОЗИЦИЯ НА ОСНОВЕ ПОЛИВИНИЛХЛОРИДА

HN NH

1 (0= С,с =0

, г

Изобретение относится к области получения стабилизированных хлорсодержащих полимеров.

Известна композиция на основе поливинилхлорида и стабилизирующей смеси, состоящей из 1 — 2 вес. ч. мочевины и 2 — 3 вес. ч. соды.

Для улучшения светостойкости и термостабильности изделий из ПВХ в композицию вводят также лаурат кадмия и ионол. Однако, несмотря на введение указанных соединений, термостабильность и светостойкость изделий из ПВХ недостаточна.

Целью изобретения является улучшение термостабильности и светостойкости изделий из поливинилхлорида.

Для этого в стабилизирующую смесь мочевины и соды вводят монотиоциануровую кислоту формулы

Монотиоциануровую кислоту вводят в количестве 0,5 — 1 вес. ч. на 3 — 5 вес. ч. стабилизирующей смеси. Благодаря введению в известную стабилизирующую смесь монотиоциану5 ровой кислоты улучшается светостойкость изделий из поливинилхлорида и одновременно возрастает в 1,5 раза их термостабильность.

Состав композиции следующий, вес, ч.:

Поливинилхлорид 100

10 Диоктилфталат 40 — 50

Мочевина 1 — 2

Сода 2 — 3

Монотпоциануровая кислота 0,5 — 1

15 Стеариновая кислота 0,5 — 1

Пример, Смешивают 100 вес. ч. поливинилхлорида, 45 вес, ч. диоктилфталата, 2 вес. ч. мочевины, 2 вес. ч. соды, 0,5 вес. ч. монотиоциануровой кислоты, 0,5 вес. ч. стеа20 риновой кислоты при 90 С в течение 45 мин.

Смесь вальцуют при температуре 160 С в течение 10 мин. Зазор между валками 05 мм.

Прессование проводят при 165 C в течение

7 мин без давления и 5 мин под давлением

25 140 кг/спи.

Данные по термостабильности и светостойкости материала, полученного на основе композиции, содержащей монотиоциануровую кислоту, приведены ниже.

371256

186 5

185

Составитель Л. Чижова

Корректор И. Божко

Редактор T. Никольская

Техред 3. Тараненко

Заказ 1001/18 Изд. № 1220 Тираж 551 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Термостабильность при 175 С в мин (изменение окраски до почернения) 90

Предел прочности при растяжении, кг/см ; до облучения в везерометре после облучения в везерометре при 220 С в течение 200 час с орошением 172 после облучения в везерометре при

22 С в течение 400 час

Относительное удлинение, о/о. до облучения в везерометре 216 после облучения в веэерометре при

22 С в течение 200 час с орошением 210 после облучения в везерометре в течение 400 час 228

Предмет изобретения

Композиция на основе поливинилхлорида и стабилизирующей смеси, состоящей из 1—

2 вес. ч. мочевины и 2 — 3 вес. ч. соды, отличаюи1аяся тем, что, с целью улучшения термостабильности и светостойкости композиции, в стабилизирующую смесь введена монотиоциануровая кислота в количестве 0,5 — 1 вес. ч.
