Пресс-композиция

Пресс-композиция

Иллюстрации

Показать все

Реферат

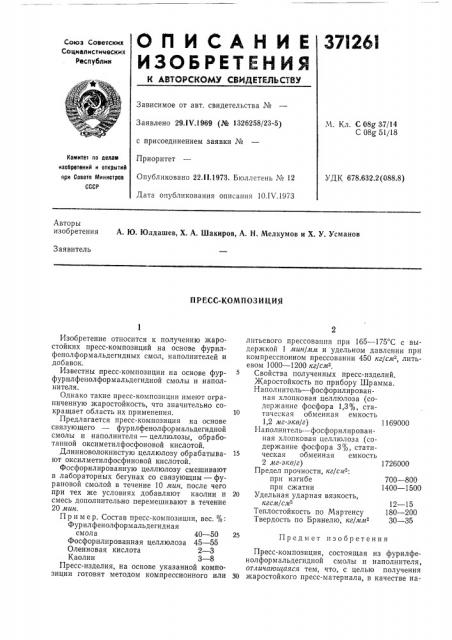

О П И С А Н И Е 37I26I

ИЗОБРЕТЕНИЯ

Сотоэ Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 29ЛУ.1969 (№ 1326258/23-5) с присоединением заявки №

Приоритет

Опубликовано 22.II.1973, Бюллетень № 12

Дата опубликования описания 10.Ю.1973

М. Кл. С 08g 37/14

С 08g 51/18

Комитет оо делее изооретеиий и открытиЯ ори Совете Миииотров

СССР

УДК 678.632.2(088.8) Авторы изобретения А. Ю. Юлдашев, Х. А. Шакиров, А. Н. Мелкумов и Х. У. Усманов

Заявитель

ПРЕСС-КОМПОЗИЦИЯ

15

12 — 15

180 †2

30 — 35

Предмет изобретения

Изобретение относится к получению жаростойких пресс-композиций на основе фурилфенолформальдегидных смол, наполнителей и добавок.

Известны пресс-композиции на основе фурфурилфенолформальдегидной смолы и наполни теля.

Однако такие пресс-композиции имеют ограниченную жаростойкость, что значительно сокращает область их применения.

Предлагается пресс-композиция на основе связующего — фурилфенолформальдегидной смолы и наполнителя — целлюлозы, обработанной оксиметилфосфоновой кислотой.

Длинноволокнистую целлюлозу обрабатывают оксилметилфосфиновой кислотой.

Фосфорилированную целлюлозу смешивают в лабораторных бегунах со связующим — фурановой смолой в течение 10 мин, после чего при тех же условиях добавляют каолин и смесь дополнительно перемешивают в течение

20 мин.

Пример. Состав пресс-композиции, вес. %:

Фурилфенолформальдегидная смола 40 — 50

Фосфорилированная целлюлоза 45 — 55

Олеиновая кислота 2 — 3

Каолин 3 — 8

Пресс-изделия, на основе указанной композиции готовят методом компрессионного или литьевого прессования при 165 — 175 С с выдержкой 1 мин/млт и удельном давлении при компрессионном прессовании 450 кг/см-, литьевом 1000 — 1200 кг/см .

5 Свойства полученных пресс-изделий. жаростойкость по прибору Шрамма.

Наполнитель — фосфорилированная хлопковая целлюлоза (содержание фосфора 1,3%, статическая обменная емкость

1,2 мг-экв/г) 1169000

Наполнитель — фосфорилированная хлопковая целлюлоза (содержание фосфора 3%, статическая обменная емкость

2 лтг-экв/г) 1726000

Предел прочности, кг/см . при изгибе 700 †8 при сжатии 1400 †15

20 Удельная ударная вязкость, кгсм/см

Теплостойкость по Мартенсу

Твердость по Бринелю, кг/мме

Пресс-композиция, состоящая из фурилфенолформальдегидной смолы и наполнителя, отличающаяся тем, что, с целью получения

30 жаростойкого пресс-материала, в качестве на371261 полннтеля использована целлюлоза, обработанная оксиметилфосфоновой кислотой, и компоненты пресс-композиции взяты в следующем соотношении (вес. /о):

Фурилфенолформальдегидная смола 40 — 50

Целлюлоза, обработанная оксиметилфосфоновой кислотой остальное.

Сост" âèòåëü Н. Попова

Редактор T. Никольская Техред Е. Борисова Корректор И; Божко

Заказ 933/7 Изд. М 1220 Тираж 551 П одписпое

Ц1-!ИИПИ Комитета по делам изобретений и о1крытий при Совете Министров СССР

Москва, Ж-35, Раугпская наб., д. 4/5

Типография, пр. Сапунова, 2
