Способ извлечения нефти из нефтеносных пород

Способ извлечения нефти из нефтеносных пород

Иллюстрации

Показать все

Реферат



1. СПОСОБ ИЗВЛЕЧЕЕШ НЕФТИ ИЗ НЕФТЕНОСНЫХ ПОРОД экстракцией углеводородными растворителями, например бензином, отличающийс я тем, что, с целью расширениясырьевой базы и более полного извлечения нефти,, в качестве исходного сырья используют водную суспензию. нефтетитанового концентрата, и процесс экстракции ведут путем подачи водной суспензии концентрата в верхнюю часть вертикальной колонны, в середину которрй противотоком вводят нагретый "растворитель, а в нижнкно ее часть подают горячую воду, при этом экстракт отводят с верха колонны и вьщеляют из него нефть известным способом.

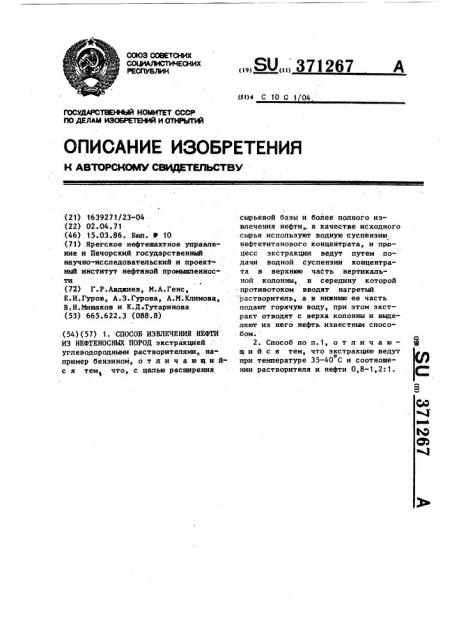

СОЮЗ СОВЕТСКИХ

РЕСПУБЛИК

„„SU„„371267 (н)4 С 10 G 1/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 1639271/23-04 (22) 02. 04. 71 (46) 15.03.86. Бюл. It 10 (71) Ярегское нефтешахтное управление и Печорский государственный. научно-исследовательский и проектный институт нефтяной промышпенносTH (72) Г.P.Àâäæèåâ, И.А.Генс, Е.И.Гуров, А.З.Гурова, А.М;Климова, В.Н.Иншаков и К.Д Тутаринова (53) 665.622.3 (088.8) (54) (57) 1. СПОСОБ ИЗВЛЕЧЕНИЯ НЕФТИ

ИЗ НЕФТЕНОСНЫХ ПОРОД экстракцией углеводородными растворителями, например бензином, о т л н ч а ю щ и йс я тем что, с целью расширения сырьевой базы и более полного извлечения нефти,. в качестве исходного сырья используют водную .суспензию, нефтетитанового концентрата, и процесс экстракции ведут путем подачи водной суспенэии концентрата в верхнюю часть вертикальной колонны, в середину которой противотоком вводят нагретыйрастворитель, а в HHKHMN ее часть подают горячую воду, при этом экстракт отводят с верха колонны и выделяют из него нефть известным способом.

2. Способ по п. 1, о т л и ч а ю— шийся тем, что экстракцию ведут о при температуре 35-40 С и соотношении растворителя и нефти 0,8-1,2: 1.

371267

55

Изобретение относится к способу извлечения нефти иэ нефтеносных пород экстракцией углеводородными растворителями.

Известен способ извлечения нефтяных углеводородов из битумсодержащих горных пород, заключающийся в том, что сухую измельченную породу направляют по наклонным плоскостям под действием собственного веса навстречу восходящему потоку растворителя— бензина или бензола. Отделенная от нефтепродукта порода поступает в поочередно работающие бункера для отделения пустой породы от растворителя с помощью контакта с горячей водой.

Причем исходная порода содержит не более чем 7-10% нефтяных углеводородов.

Извлечение. нефтяных углеводородов таким образом осуществляют по полунепрерывной схеме.

Однако при переработке пород, содержащих более 10% нефти, требуется большая длительность процесса экстракции °

Перемещение исходного материала под действием собственного веса приводит к тому, что при пологих плоскостях возникает опасность забивания аппарата породой, а при крутых растет скорость движения материала, следовательно, уменьшается степень извлечения или увеличивается необходимая высота аппарата, обеспечивающая достаточную продолжительность экстракции.

Применение для вытеснения остатков экстракта из породы периодически работающих бункеров, заполненных горячей водой, является препятствием для создания полностью непрерывного процесса.

Целью предлагаемого изобретения является расширение сырьевой базы, а также более полное извлечение нефтяных углеводородов из исходного сырья.

Для этого предложено использовать в качестве исходного сырья водную суспензию нефтетитанового концентрата, полученного при флотации нефтеносной руды, и процесс ведут путем подачи водной суспензии концентрата в верхнюю часть экстракционной колонны, в середину которой противотоком вводят нагретый растворитель, а в нижнюю ее часть подают горячую воду, поддерживая на постоянном уровне границу раздела водной и органической фаз, при этом экстракт отводят с,верха колонны и выделяют из него нефть ректификацией. Экстракцию, преимущественно, осуществляют при температуре 35-40 С и соотношении растворителя и нефти 0,81,2:1.

Минеральная фаза флотационного концентрата, преимущественно лейкоксен,. обладает высокой природной гидрофобностью, которая и обуславливает его отделение вместе с нефтью от кварцевого песка при флотации. Присутствие водной фазы непосредственно в зоне экстракции обеспечивает гидрофилизацию поверхности лейкоксена и последующее полное отделение экстракта от минеральной фазы.

Лейкоксен — пористый минерал, и нефть в концентрате не только покрывает его поверхность, но и заполняет поры внутри зерен. Для извлечения нефти из его пор необходима большая длительность процесса экстракции.

Для осуществления предлагаемого . способа применяют технологическую схему, показанную на чертеже.

Водную суспензию нефтетитанового концентрата, содержащую 30-35% нефти в расчете на условно сухую массу, направляют из бункера по линии 1 в верхнюю часть экстракционной колонны 2. В середину колонны 2 вводят по линии 3 нагретый растворитель бензин. В нижнюю часть колонны 2 экстракции подают воду с температурой 50-80 С. Экстракцию осуществляют при температуре внутри колонны о

35-40 С. Экстракт по линии 4 направляют в отстойник 5-для отделения частиц шлама, а затем по линии 6 вводят в ректификационную колонну 7.

С низа колонны 7 отводят товарную нефть по линии 8. Степень извлечения нефти из водной суспензии флотационного нефтетитанового концентрата составляет 95-97%. Продукт, отмытый водой от следов растворителя s нижней части колонны 2, выводят по линии 9 и направляют в колонну обезвоживания 10. Выделившуюся при этом воду рециркулируют по линии 11 в колонну 2. Обеэвоженный титановый

371267

Корректор А.Зимокосов

Заказ 1166/2 Тираж 483 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035,, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", г.Ужгород, ул.Проектная,4 концентрат направляют на дальнейную переработку по линии 12.

При этом, если температуру,отбора в верхней части колонны 7,поднять на 15-25 С,выше, чем это требуется 5

0 для отбора собственно растворителя, то начнется отгонка некоторой части легких фракций самой нефти, ко орые в этом случае пойдут на компенсацию незначительйых безвозвратных потерь

Редактор Е.Миронова Техред С.Мигунова растворителя. Для тяжелых нефтей с небольшим выходом легких фракций эти фракции существенной ценности не представляют, а их потери не отразятся на технологических свойствал нефти.

При осуществлении способа в посяеднем варианте расход внешнего растворителя будет. иметь место только при запуске установки.
