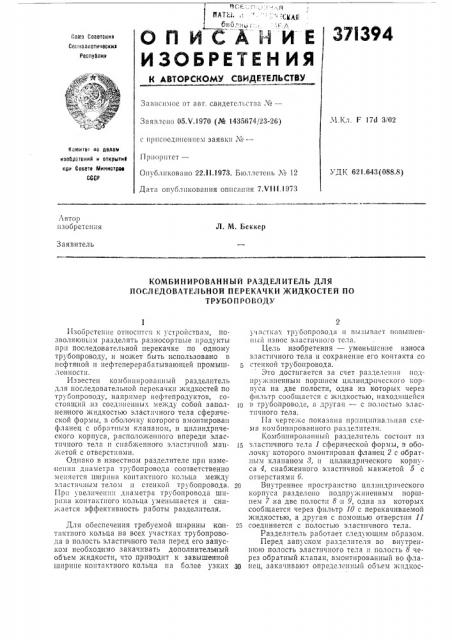

Реферат



37II394

Предмет изобретения

Составитель О. Еремин 1 схрсд 3. 1араиенко

Редактор Ю. Агапова

Корректор Е. Сапунова

Заказ 2503 Изд. № 1205 Тираж 576 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС!

Москва, 7К-35, Раушская наб., д. 4/5

Загорская типография ти, который обеспечивает необходимую ширину контахтного кольца при дьиженим разделителя в трубопроводе. В процессе движения разделителя по трубопроводу с постоянным диаметром происходит износ эластичного тела, за счет чего ширина контактного кольца стрем|ится к уменьшению. Последнее может быть вызвано также увеличением диаметра трубопровода.

Однако ширина контактного кольца поддерживается постоянной за .счет перехода >кидкости из полости 8 через отверстие 11 в полость эластичного тела, что обеспечивается перемещением подпружиненного поршня 7 в цили ндричеоком металлическом корпусе 4. При перемещениями поршня, которое определяется измерением перепада давления до и после разделителя, перекачиваемая жидкость через фильтр 10 поступает в полость 8. В результате этого происходит увеличение объема эластичного тела и сохраняется необходимая ширина контактного кольца. Эластичная манжета с отверстиями имеет минимальный износ и обеспечивает фиксированное положение разделл4 теля в трубопроводе. Для разделения цилиндрического корпуса на две полосви может быть использована упругая эластичная оболочка.

Комбинированный разделитель для последовательной перекачки жидкостей по трубопроводу, например нефтепродуктов, состоящий

10 |из соединенных между собой заполненного жидкостью эластичного тела сферической формы, в оболочку которого вмонтирован фланец с обратным клапаном, и цилиндрического корпуса, расположенного впереди эластичного тс15 ла и снабженного эластичной манжетой с отверстиями, отличающийся тем, что, с целью уменьшения износа эластичного тела и сохранения его контакта со стенкой трубопровода, цилиндрический корпус разделен подпружи20 ненным поршнем на две полости, одна из которых через фильтр сообщается с жидкостью, находящейся в труоопроводе перед разделителем, а другая — с полостью эластичного тела.
