Реферат



37И97

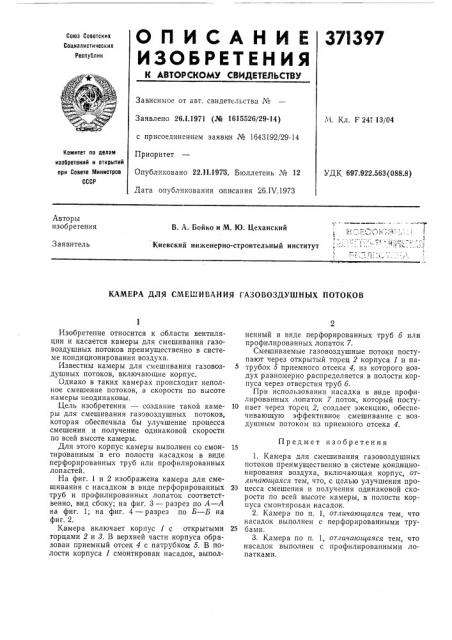

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 26.1.1971 (№ 16)5526/29-14) с присоединением заявии № 1643192/29-14

Приоритет

Опубликовано 22.11.1973. Бюллетень № 12

Дата опубликования описания 26.IV.1973

М. Кл. F 241 13/04

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 697.922.563 (088.8) Авторы изобретения

В. А. Бойко и М. Ю. Цеханский

Киевский инженерно-строительный институт

Заявитель

КАМЕРА ДЛЯ СМЕ11)ИВАНИЯ ГАЗОВОЗДУШНЫХ ПОТОКОВ

Изобретение относится к области вентиляции и касается камеры для смешивания газовоздушных потоков преимущественно в системе кондиционирования воздуха.

Известны камеры для смешивания газовоздушных потоков, включающие корпус.

Однако в таких камерах происходит неполное смешение потоков, а скорости по высоте камеры неодинаковы.

Цель изобретения — создание такой камеры для смешивания газовоздушных потоков, которая обеспечила бы улучшение процесса смешения и получение одинаковой скорости по всей высоте камеры.

Для этого корпус камеры выполнен со смонтированным в его полости насадком в виде перфорированных труб или профилированных лопастей.

На фиг. 1 и 2 изображена камера для смешивания с насадком в виде перфорированных труб и профилированных лопаток соответственно, вид сбоку; на фиг. 3 — разрез по 4 — А на фиг. 1; на фиг. 4 — разрез по Б — Б на фиг. 2.

Камера включает корпус 1 с открытыми торцами 2 и 8. В верхней части корпуса образован приемный отсек 4 с патрубком 5, В полости корпуса 1 смонтирован насадок, выполпенный в виде перфорированных труб б или профилированных лопаток 7.

Смешиваемые газовоздушные потоки поступают через открытый торец 2 корпуса 1 и патрубок 5 приемного отсека 4, из которого воздух равномерно распределяется в полости корпуса через отверстия труб б.

При использовании насадка в виде профилированных лопаток 7 поток, который поступает через торец 2, создает э>кекцию, обеспечивающую эффективное смешивание с воздушным потоком из приемного отсека 4.

Предмет изобретения

1. Камера для смешивания газовоздушных потоков преимущественно в системе кондиционирования воздуха, включающая корпус, отличающаяся тем, что, с целью улучшения про20 цесса смешения и получения одинаковои скорости по всей высоте камеры, в полости корпуса смонтирован насадок.

2. Камера по п. 1, отличающаяся тем, что насадок выполнен с перфорированными тру25 бами.

3. Камера по п. 1, отличатощаяся тем, что насадок выполнен с профилированными лопатками.

371. 397

9иг. 2 иг.

b-b

A-À

Ч иг У

Редактор E. Дайч

Заказ 1080/12 Изд. № 1274 Тираж 678 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель Г. Афиногенова

Тскред T. Курилко

Корректоры: В. Петрова и Н. Луковцева
