Способ спектрального анализа

Способ спектрального анализа

Иллюстрации

Показать все

Реферат

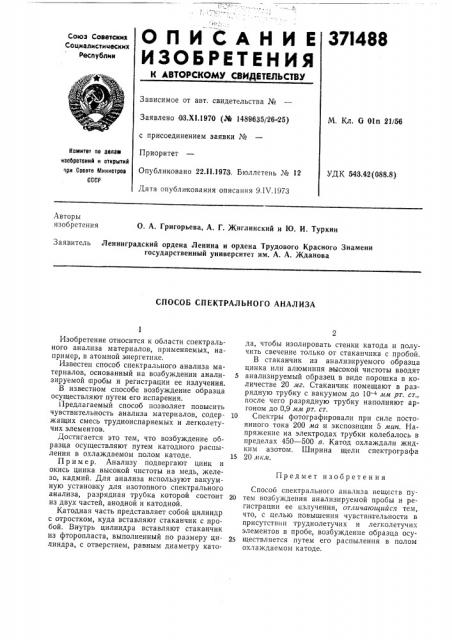

г, О П И С А Н И Е 32!488

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Сощиалистиыеских

Респу6дик

Зависимое от авт. свидетельства №

Заявлено ОЗ.Х1.197О (М 1489635/2625) с присоединением заявки №

Приоритет

Опубликовано 22 11.1973. Бюллетень № 12

Дата опубликования описания 9.IV.1973

М. Кл. G 01n 21/56

Комитет пв делаю изооретвний и открытиЯ ври Совете Миниотров

СССР

УДК 543.42(088.8) Авторы изобретения

О, А. Григорьева, А. Г. Жиглинский и 1О. И. Туркин

Заявитель Ленинградский ордена Ленина и ордена Трудового Красного Знамени государственный университет им. А. А. Жданова

СПОСОБ СПЕКТРАЛЬНОГО АНАЛИЗА

Предмет изобретения

Изобретение относится к области спектрального анализа материалов, применяемых, например, в атомной энергетике.

Известен способ спектрального анализа материалов, основанный на возбуждении анализируемой пробы и регистрации ее излучения.

В известном способе возбуждение образца осуществляют путем его испарения.

Предлагаемый способ позволяет повысить чувствительность анализа материалов, содержащих смесь трудноиспаряемых и легколетучих элементов.

Достигается это тем, что возбуждение образца осуществляют путем катодного распыления в охлаждаемом полом катоде.

Пример. Анализу подвергают цинк и окись цинка высокой чистоты на медь, железо, кадмий. Для анализа используют вакуумную установку для изотопного спектрального анализа, разрядная трубка которой состоит из двух частей, анодной и катодной.

Катодная часть представляет собой цилиндр с отростком, куда вставляют стаканчик с пробой, Внутрь цилиндра вставляют стаканчик из фторопласта, выполненный по размеру цилиндра, с отверстием, равным диаметру катода, чтобы изолировать стенки катода и получить свечение только от стаканчика с пробой.

В стаканчик из анализируемого образца цинка или алюминия высокой чистоты вводят

5 анализируемый образец в виде порошка в количестве 20 мг. Стаканчик помещают в разрядную трубку с вакуумом до 10 — 4 мм рт. ст., после чего разрядную трубку наполняют аргоном до 0,9 мм рт. ст.

10 Спектры фотографировали при силе постоянного тока 200 ма и экспозиции 5 мин. Напряжение на электродах трубки колебалось в пределах 450 — 500 в. Катод охлаждали жидким азотом. Ширина щели спектрографа

15 20 мкм.

Способ спектрального анализа веществ пу20 тем возбуждения анализируемой пробы и регистрации ее излучения, отличающийся тем, что, с целью повышения чувствительности в присутствии труднолетучих и легколетучих элементов в пробе, возбуждение образца осу25 ществляется путем его распыления в полом охлаждаемоет катоде.
