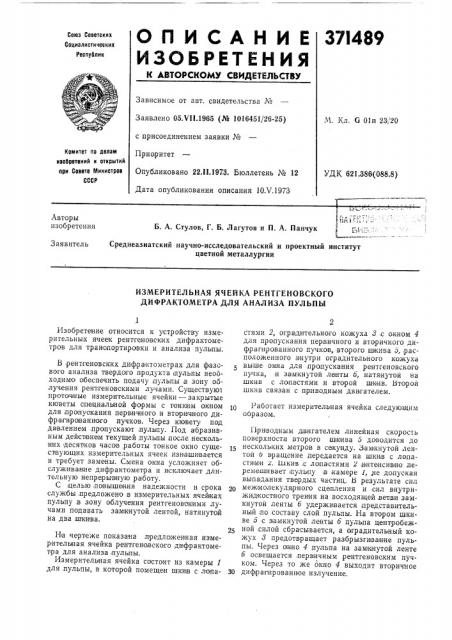

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства ¹

Заявлено 05.VII.1965 (№ 1016451/26-25) с присоединением заявки №

Приоритет

Опубликовано 22Л!.1973. Бюллетень № 12

Дата опубликования описания 10Л .1973

М. Кл. G 01п 23, 20

Комитет по делам иао0ретений и открытий при Совете Министров

СССР

УДК 621.386(088.8) Авторы изобретения

Б. А. Стулов, Г. Б. Лагутов и П. А. Панчук

Среднеазиатский научно-исследовательский и проектный институт цветной металлургии

Заявитель

ИЗМЕРИТЕЛЬНАЯ ЯЧЕЙКА РЕНТГЕНОВСКОГО

ДИФРАКТОМЕТРА ДЛЯ АНАЛИЗА ПУЛЪПЪ1,1

Изобретение относится к устройству измерительных ячеек рентгеновских дифрактометров для транспортировки и анализа пульпы, В рентгеновских дифрактометрах для ф азового анализа твердос.о продукта пульпы необходимо о беспечить подачу пульпы,в зону оолучения рентгеновскими лучами. Существуют проточные измерительные ячейки — закрытые кюветы специальной формы с тонким OIKHoM для,пропуокания первичного и вторичного дифрагированного пучков. Через кювету под давлением, пропускают лульпу. Под абразивным дейспвием текущей, пульпы после нескольких десятков часов, работы тонкое окно существующих измерительных ячеек изнашивается и требует замены. Смена окна усложняет обслужива ние дифрактометра и и сключает длительную непрерывную работу.

С целью повышения надежности и срока службы, предложено в измерительных ячейках пульпу,в зону облучения рентгеновскими лучами подавать замкнутой лентой, натянутой на два .шкива.

Hia чертеже показана,предло жениная измерительная ячейка рентгеновского дифрактометра для анализа пульпы.

Измерительная ячейка состоит из камеры 1 для,пульпы, в которой помещен IJIKHIB c лчхпа2 стями 2, оградительного кожуха 8,с окном 4 для пропускания первичного и вторичного ди<ррагированного пучков, второго шкива 5, расположенного, внутри оградительного кожуха выше окна для прстпускания рентгеновского пучка, и замкнутой ленты Ь, натянутой на шкив с лопастями и второй шкив. Второй шкив связан с приводным двигателем.

Работает измерительная ячейка следующим образом.

Приводным двигателем линейная скорость поверхности второго шкива 5 доводится до нескольких .метров в секунду. Замкнутой лентой Ь вращение лередается на шкив с лоластями 2, Шкив,с лопастями 2 .и нтенсивно леремешивает пульпу в камере 1, ие допуская выпадания твердых частиц. Ы результате сил межмолекулярного сцепления и сил внутрижидкостного трения на восходящей ветви замKHvToH ленты б удерживается,представительный по составу слой пульпы. На втором шкиве б с замкнутой ленты б пульпа центробежной,силой сбрасывается, а оградительный кожух 8 предотвращает разбрызги ва ние пульпы. Через стино 4 пульпа на замкнутой ленте б освещается .первичным, рентгеновским пучком. Через то же окно 4 выходит вторичное

30 дифрагированное излу"чение.

371489

Предмет изобретения

Составитель Б. Стулов

Техред Л, Богданова

Корректор Л. Царькова

Редактор T. Ларина

Заказ 1306/б Изд. № 1195 Тираж 755 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Измерительная ячейка рентгеновского дифрактометра для анализа пульпы, содержащая камеру для пулыпы,,в которой помещен шкив с лопастями, оградительный кожух с окном для пропуокания первичного и вторичного дифрагированного пучков, отличающаяся тем, что, с,целью повышения надежности и срока службы, ячейка содержит замкнутую ленту, натянутую на шкив с ло|пастями и .на второй шкивов, расположенный внутри опрадителыното кожуха выше окна для про пускания рентгеновского пучка и овязанный с .приводным двигателем.
