Реферат



37I5I8

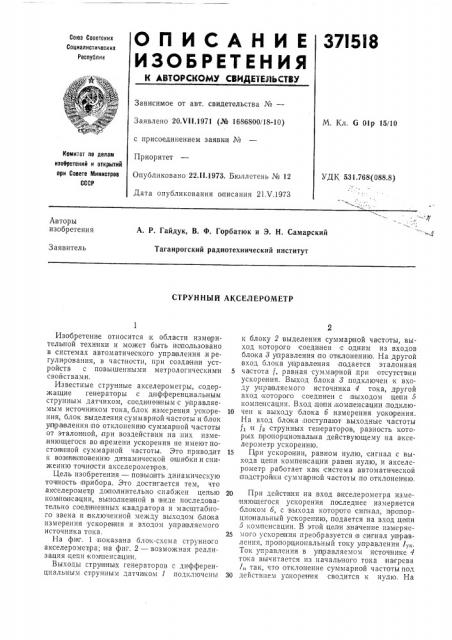

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 20М!.1971 (№ 1686800/18-10) с присоединением заявки №

Приоритет

Опубликовано 22.11.1973. Бюллетень № 12

Дата опубликования описания 21.V.1973

М. Кл. G 01р 15/10

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 531.768(088.8) t

Авторы изобретения

А. Р. Гайдук, В. Ф. Горбатюк и Э. H. Самарский

Таганрогский радиотехнический институт

Заявитель

СТРУН НЫ И" АКСЕЛ ЕРОМЕТР

Изобретение относится;к области измерительной техники и может быть использовано в системах автоматического управления .и регулирования, в частности, при создании устрой ств с повышенными метрологическим и свой ствами.

Известные струнные акселерометры, содержащие генераторы с дифференциальным струнным датчиком, соединенным с управляемым источником тока, блок измерения ускорения, блок выделения суммарной частоты и блок уп ра вления кто отклонению суммарной частоты от эталон ной, при воздействии на них изменяющегося во времени ускорения не имеют постоя нной суммарной частоты. Это приводит к возникновению динамической ошибки и снижению точности акселерометров, Цель изобретения — IIOBbIclHTb динамическую точечность сорибора. Это достигается тем, что акселерометр дополнительно снабжен цепью компенсации, выполнен ной в виде последовательно соединенных квадратора и масштабного звена и включенной между выходом бло ка измерения ускоре н ия и входом управляемого источника тока.

На фиг. 1 показана блок-схема струнного акселеромецра; .на фиг. 2 — возможная реализация цепи компенса ци и.

Выходы струганных генераторов с дифференциальным струнным датчиком 1 подключсны к блоку 2 выделения суммар|ной частоты, выход которого соединен с одним из входов блока 8 управления по отклонению. На другой вход блока уп равле ния падается эталонная

5 частота f, равная сумзта рной при отсутствии ускорения. Выход блока 8 подключен к входу управляемого источника 4 тока, другой вход которого соединен с,выходом цепи б компенсации. В од;цепи компенсации,подклю10 чен к выходу блока б измерения ускорения.

На вход блока поступают выходные частоты

f и f> струнных тенераторов, разность которых пропорциональна действующему на акселерометр ускорению.

15 П ри ускорении, равном нулю, сигнал с выхода цепи компенсации равен нулю, и акселерометр работает как система автоматической подстройки сумма1рной частоты по отклонению.

20 При действии на вход ассселерометра изме няющегося ускорения последнее измеряется блоком б, с выхода которото сипнал, пропорцно|нальный ускорению, подается на вход, цепи б ком пенсации. В этой цепи з начение пзмеряе25 мого ускорения преобразуется в сигнал у пра вления, пропор циональный току у правления 1,-„-.

Ток управления в утлравляемохт источнике 4 тока вычитается из начального тока нагрева ./„так, что отклонение суммарной частоты под

30 действпем ускорения сводится к нчлю. На 371518

Предмет изобретения

o(t) Фиг 2

Составитель Н, Рангелова

Текред Л. Богданова

Корректоры: H. Луковцева и М Коробова

Редактор Т. Рыбалова

Заказ 1323/8 Изд. № 1217 Тираж 755 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4(5

Типография, пр. Сапунова, 2 фиг. 2 позицией 7 обозначен квадратор, 8— масштабное звено.

Струнный акселерометр, содержащий генераторы с дифференциальным струнным датчи.ком, соединенным с блоком измерения ускорения и через блок выделения суммарной частоты и блок управления по отклонению суммарной частоты от эталонной с:источником тока, отличающийся тем, что, с целью повышения д инамичеокой точности, акселерометр дополнительно снабжен цепью компенсации, выпол ненной в виде последователыно соединенных квадратора и масштабного звена и включенной между выходом блока измерения ускорения и входом источника тока.
