Реферат

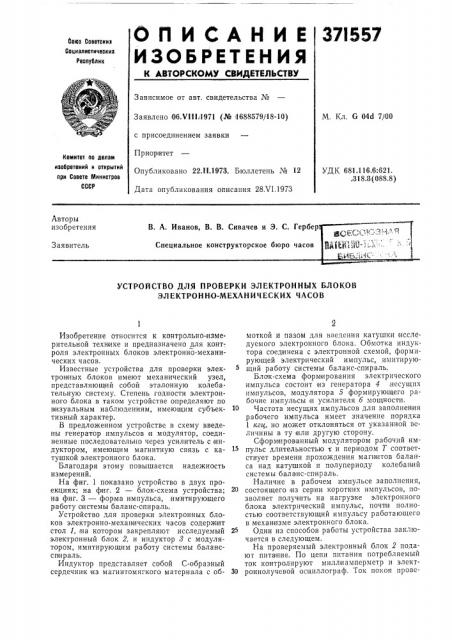

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. 6 04d 7/00

Заявлено i0i6.т 111,1971 (№ 1688579/18-10) с присоединением заявки

Приоритет

Опубликовано 22.1 l.1973. Бюллетень № 12

Дата опубликования описания 28Х1.1973

Комитет по делам изобретений и открытий при Совете Министров

СССР

УД К 681.116,6: 621.

318.3(088.8) Авторы изобретения

В. А. Иванов, В. В. Сивачев и Э. С. Гербер

Специальное конструкторское бюро часов фС jt j тн

Заявитель моткой и пазоМ для введения катушки исследуемого электронного блока. Обмотка индуктора соединена с электронной схемой, формирующей электрический импульс, имитирующий работу системы баланс-спираль.

Блок-схема формирования электрического импульса состоит из генератора 4,несущих импульсов, модулятора 5 формирующего рабочие импульсы и усилителя б мощности.

10 Частота несущих импульсов для заполнения рабочего импульса имеет значение порядка

1 кгпв, но может отклоняться от указанной величины в ту или другую сторону.

Сформированный модулятором рабочий им15 пульс длительностью т и периодом Т соответствует времени, прохождения магнитов баланса над катушкой и полупериоду колебаний системы баланс-спираль.

Наличие в рабочем импульсе заполнения, состоящего из серии коротких импульсов, позволяет получить на нагрузке электронного блока электрический импульс, почти полностью соответствующий импульсу работающего в механизме электронного блока.

2> Один из способов работы устройства заключается в следующем.

На проверяемый электронный блок 2 подают питание. По цепи питания потребляемый ток контролируют миллиамперметр и элект30 роннолучевой осциллограф. Ток покоя провеИзобретение относится к контрольно-измерительной технике и предназначено для контроля электронных блоков электронно-механических часов.

Известные устройства для проверки электрон ных блоков имеют механический узел, представляющий собой эталонную колебательную систему. Степень годности электронного блока в таком устройстве определяют по в изуальным наблюдениям, имеющим субъективный характер.

В предложенном устройстве в схему введены генератор импульсов и модулятор, соединенные последовательно через усилитель с индуктором, имеющим магнитную связь с катушкой электронного блока.

Благодаря этому повышается надежность измерений.

На фиг. 1 показано устройство в двух проекциях; на фиг. 2 — блок-схема устройства; на фиг. 3 — форма импульса, имитирующего работу системы баланс-спираль.

Устройство для проверки электронных блоков электронно-механических часов содержит стол 1, на котором закрепляют исследуемый электронный блок 2, и индуктор 3 с модулятором, имитирующим работу системы балансспираль.

Индуктор представляет собой С-образный сердечник из магнитомягкого материала с обУСТРОЙСТВО ДЛЯ ПРОВЕРКИ ЭЛЕКТРОННЫХ БЛОКОВ

ЭЛЕКТРОННО-МЕХАНИЧЕСКИХ ЧАСОВ

371557

Предмет изобретения

Составитель Б. Коншин

Техред Т. Ускова Корректор Н, Прокуратова

Редактор Т. Рыбалова

Заказ 1789j3 Изд. № 1388 Тираж 496 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ряемого электронного блока не должен выходить за пределы, установленные для данной схемы. Отсутствие паразитной генерации контролирует осциллограф. Затем включают индуктор, на катушку электронного блока с индуктора поступают магнитные импульсы.

Осциллограмма, снимаемая по цепи питания проверяемого блока, воспроизводит импульс длительностью т и периодом Т. Средний потребляемый ток работающего электроблока не должен превышать установленной велич и н ы.

Устройство для проверками электронных блоков электронно-механических часов, содержа5 щее схему формирования импульсов, индуктор с вырезом для размещения катушки проверяемого блока, отличающееся тем, что, с целью повышения надежности измерений, в схему введены генератор импульсов и моду1О лятор, соединенные последовательно через усилитель с индуктором, имеющим магнитную связь с катушкой электронного блока,
