Коаксиальный разрядник

Коаксиальный разрядник

Иллюстрации

Показать все

Реферат



37I645

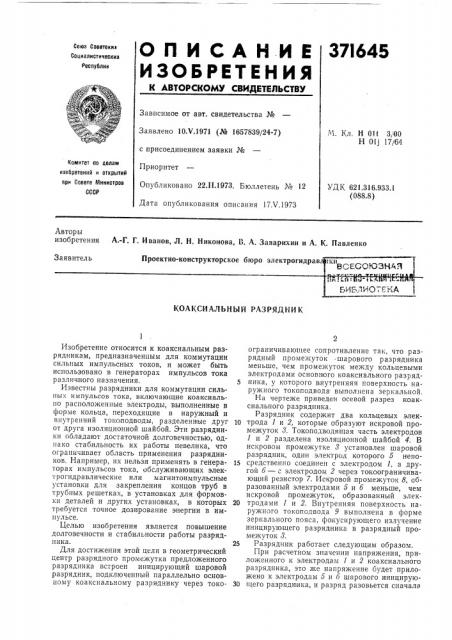

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советокиз

Сонизлистическил

Республик

Зависимое от авт. свидетельства №

Заявлено 10.V.1971 (№ 1657839/24-7) с присоединением заявки №

Приоритет

Опубликовано 22Л1.1973. Бюллетень № 12

Дата опубликования описания 17.V.1973.Ч. Кл. Н 01t 3)00

Н Olj 17/64

Комитет оо селам изобретений и открытий при Совете Министров

СССР

УДК 621.316.933.1 (088.8) Авторы изобретения А.-Г. Г. Иванов, Л. Н. Никонова, 8. А. Заварихин и А. К. Павленко

Заявитель

Проектно-конструкторское бюр

КОАКСИАЛЬНЫЙ РАЗРЯДНИК

Изобретение относится к коаксиальным разрядникам, предназначенным для коммутации сильных импульсных токов, и может быть использовано в генераторах импульсов тока различного назначения, Известны разрядники для коммутации сильных импульсов тока, включающие коаксиально расположенные электроды, выполненные в форме кольца, переходящие в наружный и внутренний токоподводы, разделенные друг от друга изоляционной шайбой. Эти разрядники обладают достаточной долговечностью, однако стабильность их работы невелика, что ограничивает область применения разрядников. Например, нх нельзя применять в генераторах импульсов тока, обслуживающих электрогидравлические или магнитоимпульсные установки для закрепления концов труб в трубных решетках, в установках для формовки деталей и других установках, в которых требуется точное дозирование энергии в импульсе.

Целью изобретения является повышение долговечности и стабильности работы разрядника.

Для достижения этой цели в геометрический центр разрядного промежутка предложенного разрядника встроен иницирующий шаровой разрядник, подключенный параллельно основному коаксиальному разряднику через токоограничивающее сопротивление так, что разрядный промежуток -шарового разрядника меньше, чем промежуток между кольцевыми электродами основного коаксиального разрядБ ника, у которого внутренняя поверхность наружного токоподвода выполнена зеркальной.

На чертеже приведен осевой разрез коаксиального разрядника.

Разрядник содержит два кольцевых элек10 трода 1 и 2, которые образуют искровой промежуток 8. Токоподводящая часть электродов

1 и 2 разделена изоляционной шайбой 4; В искровом промежутке 8 установлен шаровой разрядник, один электрод которого 5 непо15 средственно соединен с электродом 1, а другой б — с электродом 2 через токоограничивающий резистор 7. Искровой промежуток 8, образованный электродами 5 и б меньше, чем искровой промежуток, образованный элек20 тродами 1 и 2. Внутренняя поверхность наружного токоподвода 9 выполнена в форме зеркального пояса, фокусирующего излучение иницирующего разрядника в разрядный промежуток 3.

25 Разрядник работает следующим образом.

При расчетном значении напряжения, приложенного к электродам 1 и 2 коаксиального разрядника, это же напряжение будет приложено к электродам 5 и б шарового иницирую30 щего разрядника, и разряд разовьется сначало

371645

Составитель С. Шутова

Техред Е. Борисова

Редактор В. Левятов

Корректоры: В. Петрова и А. Николаева

Заказ 1318/7 Изд. № 1199 Тираж 780 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

1 в промежутке 8, поскольку он выполнен меньшим и рассчитан на меньшее напряжение срабатывания. При этом излучение непосредственно из разрядного промежутка 8, а также излучение, отраженное зеркальным поясом

9, иницирует промежуток 8, вызывая сра батывание коаксиального разрядника. Токоограничивающий резистор 7, понижая ток через иницирующий шаровой разрядник, уменьшает тем самым потери в промежутке 8, что способствует уменьшению эрозии электродов 5 и б иницирующего шарового разрядника.

Предмет изобретения

Коаксиальный разрядник, содержащий два кольцевых электрода, рабочая часть которых образует искровой промежуток, а токоподводящая — разделена изоляционной шайбой, отличающийся тем, что, с целью повышения долговечности и стабильности работы, он снабжен в зоне искрового промежутка шаровым разрядником, один электрод которого подключен к наружному кольцевому электроду, а другой — через токоограничивающий резистор к внутреннему электроду, образуя дополнитель10 ный искровой промежуток, меньший искрового промежутка, образованного кольцевыми электродами, причем внутренняя поверхность наружного кольцевого электрода в зоне искрового промежутка выполнена зеркальной.
