ЛАТА! . - - ",„,„„ „,;pg б" б.":- :..-..-::; МЬд

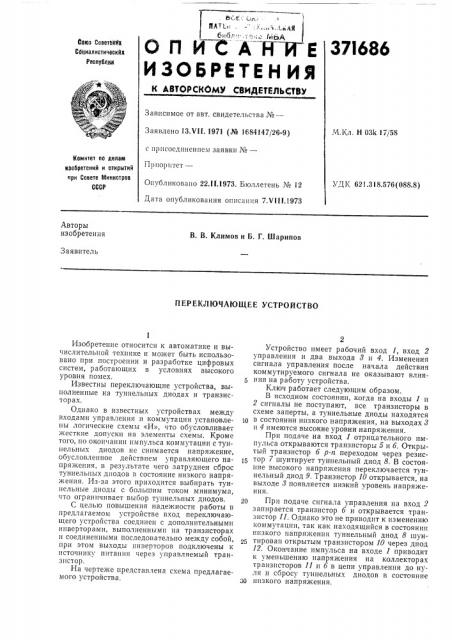

37I686

ОП ИСА Е

Союз Советскими

Сбциалистическйк

Республик

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

М,Кл. Н 03k 17/58

Заявлено 13.VII. 1971 (№ 1684147/26-9) с присоединением заявки №вЂ”

Прпоритет—

Опубликовано 22Л 1973. Бюллетень № 12

Дата опубликования описания 7.VI I I. 1973

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.318.576(088.8) Авторы изобретения

В. В, Климов и Б. Г. Шарипов

Заявитель

ПЕРЕКЛЮЧАЮЩЕЕ УСТРОЙСТВО

Изобретение относится к автоматике и вычислительной технике и может быть использовано при построении и разработке цифровых систем, работающих в условиях высокого уровня помех.

Известны переключающие устройства, выполненные на туннельных диодах и транзисторах.

Однако в известных устройствах между входами управления и коммутации установлены логические схемы «И», что обусловливает жесткие допуски на элементы схемы. Кроме того, по окончании импульса коммутации с туннельных диодов не снимается напряжение, обусловленное действием управляющего напряжения, в результате чего затруднен сброс туннельных диодов в состояние низкого напряжения. Из-за этого приходится выбирать туннельные диоды с большим током минимума, что ограничивает выбор туннельных диодов.

С целью повышения надежности работы в предлагаемом устройстве вход переключающего устройства соединен с дополнительными ппверторами, выполненными на транзисторах и соединенными последовательно между собой, при этом выходы инверторов подключены к источнику питания через управляемый транзистор.

На чертеже представлена схема предлагаемого устройства.

Устройство имеет рабочий вход 1, вход 2 управления и два выхода 8 и 4. Изменения сигнала управления после начала действия коммутируемого сигнала не оказывают влия5 ния на работу устройства.

Ключ работает следующим образом.

В исходном состоянии, когда на входы 1 и

2 сигналы не поступают, все транзисторы в схеме заперты, а туннельные диоды находятся 0 в состоянии низкого напряжения, на выходах 8 и 4 имеются высокие уровни напряжения.

При подаче на вход 1 отрицательного импульса открываются транзисторы 6 и 6. Открытый транзистор 6 р-и переходом через резистор 7 шунтирует туннельный диод 8. В состояние высокого напряжения переключается туннельный диод 9. Транзистор 10 открывается, на выходе 8 появляется низкий уровень напряжения.

При подаче сигнала управления на вход 2 запирается транзистор 6 и открывается транзистор 11. Однако это не приводит к изменению коммутации, так как находящийся в состоянии низкого напряжения туннельный диод 8 шунтирован открытым транзистором 10 через диод

12. Окончание импульса на входе 1 приводит и уменьшению напряжения на коллекторах транзисторов 11 и 6 в цепи управления до нуля п сбросу туннельных диодов в состояние

30 низкого напряжения.

Схема при наличии сигнала на входе 2 работает следующим образом.

В момент подачи импульса на вход 1 открываются транзисторы 5 и 11. Открытый транзистор 11 р-п переходом через резистор 18 шунтирует туннельный диод 9. В состояние высокого напряжения переходит туннельный диод 8. Транзистор 14 открывается, и на выходе

4 появляется низкий уровень напряжения. При изменении сигнала управления на входе 2 запирается транзистор 11, и открывается транзистор б, Однако это не изменяет напряжение иа выходе 4, так как туннельный диод 9 зашунтирован открытым транзистором 14 через диод 15. Туннельный диод 8 остается в состоянии высокого напряжения, так как ток, протекающий по нему от источника питания через резистор 16, больше тока минимума туннельного диода. Окончание импульса на входе 1 пригодит к запиранию транзисторов 11 и б, тун371686 нельные диоды переключаются в систему низкого напряжения.

Предмет изобретения

Переключающее устройство, содержащее два ключевых каскада, каждый из которых выполнен иа транзисторе, включенном по схеме с общим эмиттером, между базой и эмиттером которого включен туннельный диод, при этом туннельный диод через резистор и управляе10 мый транзистор подключен к источнику питания, а коллектор транзистора каждого пз упомянутых ключевых каскадов соединен с туннельным диодом другого каскада через диод, отличаю цайся тем, что, с целью повышения на15 дежности работы, вход переключающего устройства соединен с дополнительными инверторами, выполненными на транзисторах и соединенными последовательно между собой, при этом выходы инверторов подключены к исто,20 нику питания через управляемый транзистор.

Составитель А. Дедюхии

Редактор H. Суханова Техред Е. Борисова Корректоры: Н. Стельмах и Г. Запорожец

Заказ 2500 Изд. ¹ 1208 1 ираж 780 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская паб., д 4/5

Загорская типография
