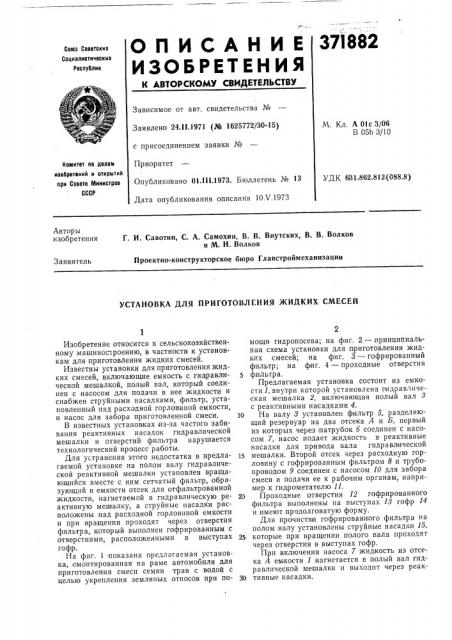

О Л И С А Н И Е 371882
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 24.11.1971 (№ 1625772/30-15) с присоединением заявки №
Приоритет
М, Кл. А Оlс 3/06
В 05Ь 3/10
Комитет по делам иаобретений и OTKpblTMA при Совете Мииистров
СССР
Опубликовано Ol.lll.1973. Бюллетень № 13
УДК 681.862.812 (088.8) Дата опубликования описания 10.V.1973
Авторы изобретения
Г. И. Савотин, С. A. Самохин, В. В. Внутских, В. В. Волков и М. Н. Волков
Проектно-конструкторское бюро Главстроймеханизации
Заявитель
УСТАНОВКА ДЛЯ ПРИГОТОВЛЕНИЯ ЖИДКИХ СМЕСЕИ
Изобретение относится к сельскохозяйственному машиностроению, в частности к установкам для приготовления жидких смесей.
Известны установки для приготовления жидких смесей, включающие емкость с гидравлической мешалкой, полый вал, который соединен с насосом для подачи в нее жидкости и снабжен струйными насадками, фильтр, установленный над расходной горловиной емкости, и насос для забора приготовленной смеси.
В известных установках из-за частого забивания реактивных насадок гидравлической мешалки и отверстий фильтра нарушается технологический процесс работы.
Для устранения этого недостатка в предлагаемой установке на полом валу гидравличе,ской реактивной мешалки установлен вращающийся вместе с ним сетчатый фильтр, образующий в емкости отсек для отфильтрованной жидкости, нагнетаемой в гидравлическую реактивную мешалку, а струйные насадки расположены над расходной горловиной емкости и при вращении проходят через отверстия фильтра, который выполнен гофрированным с отверстиями, расположенными в выступах гофр.
На фиг. 1 показана предлагаемая установка, смонтированная на раме автомобиля для приготовления смеси семян трав с водой с целью укрепления земляных относов при помощи гидропосева; на фиг. 2 — принципиальная схема установки для приготовления жидких смесей; на фиг. 3 — гофрированный фильтр; на фиг. 4 — проходные отверстия
5 фильтр а.
Предлагаемая установка состоит из емкости 1, внутри которой установлена пидравлическая мешалка 2, включающая полый вал с реактивными насадками 4.
l0 На валу 8 установлен фильтр 5, разделяющий резервуар на два отсека А и Б, первый из которых через патрубок б соединен с насосом 7, насос подает жидкость в реактивные насадки для гривода вала гидравлической
15 мешалки. Второй отсек через расходную горловину с гофрированным фильтром 8 и трубопроводом 9 соединен с насосом 10 для забора смеси и подачи ее к рабочим органам, например к гидрометателю I l.
20 Проходные отверстия 12 гофрированного фильтра выполнены на Bb!cT)ïàõ 13 гофр 14 и имеют продолговатую форму.
Для прочистками гофрированного фильтра HB полом валу установлены струйные насадки 15, 25 которые при вращении полого вала проходят через отверстия в выступах гофр.
При включении насоса 7 жидкость из отсека А емкости 1 нагнетается в полый вал гидравлической мешалки и выходит через реак30 тивные насадки.
371882
Под действием струи, выходящей из насадок, начинает вращаться вал 8, который приводит во в ращение закрепленный на нем сетчатый фильтр 5 и струйные насадки 15.
При вращении сегчатого фильтра 5 происходит фильтрация жидкости из отсека Б в отсек А емкости с одновременной очисткой фильтра под действием центробежных сил и сил трения о жидкость.
Предмет изобретения
Установка для приготовления жидких смесей,,включающая емкость с гидравлической реактивной мешалкой, смонтированной на полом валу, соединенном с насосом для подачи в нее жидкости и установленным и на нем струйными насадками, а также насос для забора приготовленной жидкой смеси, соединенный с расходной горловиной емкости с расположенным над ней фильтром, отличающаяся тем, что, с целью исключения забивания гидравлической коммуникации, на полом валу гидравлической реактивной мешалки установлен вращающийся вместе с ним сетчатый
10 фильтр, образующий в емкости отсек для отфильтрованной жидкости, нагнетаемой в мешалку, а струйные насадки установлены над расходной горловиной емкости и при вращени и проходят через отверстия фильтра, кото15 рый выполнен гофрированным с отверстиями, расположенными в выступах гофр.
371882 иг. У
