Реферат

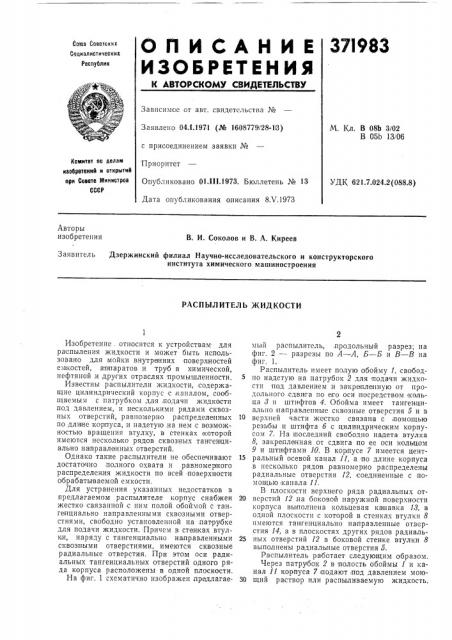

О П И С А Н И Е 37!983

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сома Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. В 08b 3/02

В 05Ь 13/06

Заявлено 04Л.1971 (№ 1608779/28-113) с присоединением заявки № Приоритет

Опубликовано 01 lll.1973. Бюллетень № 13

Дата опубликования описания 8Х.1973

Комитет оо делам изобретений и открытий при Совете Министров

СССР

УДК 621.7.024.2(088.8) Авторы изобретения

В. И. Соколов и В. А. Киреев

Заявитель Дзержинский филиал Научно-исследовательского и конструкторского института химического машиностроения

РАСПЫЛИТЕЛЬ ЖИДКОСТИ

Изобретение . относится к устройствам для распыления жидкости и может быть использовано для мойки внутренних поверхностей ем костей, ап паратов и труб в химической, нефтяной .и других отраслях промышленности.

Известны распылители жидкости, содержащие цилиндрический корпус с каналом, сообщаемым с патрубком для,подачи жидкости под давлением, и несколькими рядами сквозных отверстий, равномерно распределе|нных по длтсне кор пуса, и надетую.на нем с возможностью вращения втулку, в стенках которой имеются несколько рядов сквозных тангенциально на правленных отверстий.

Однако такие распылители не обеспечивают достаточно полного охвата и равномерного распределения жидкости по всей поверхности обрабатываемой емкости.

Для устранения указанных недостатков в предлагаемом распылителе корпус снабжен жест ко связанной с ним полой обоймой с тангенциально направленными сквозными отверстиями, свободно установленной на;патру|бке для подачи жидкости. Причем в стеньках втулки, наряду с тантенциально направленными сквозными отверстиями, имеются сквозные радиальные отверстия. При этом оси радиальных тангенциальных отверстий одного ряда корпуса расположены в одной плоскости.

На фиг. 1 схематично изображен лредлагаемый распылитель,,продольный разрез; на фиг. 2 — разрезы по А — А, Б — Б и  — В на фиг. 1.

Распылитель имеет полую обойму 1, свобод5 но надетую на патрубок 2 для подачи жидкости под давлением и закрепленную от продольного сдвига по его оси;посредством кольца 8 и штифтов 4. Обойма имеет тантенциально отаправленные сквозные отверстия 5 и в

10 верхней части жестко связана с,помощью резьбы и штифта б с цилиндрическим корпусом 7. На последний свободно на дета втулка

8, закрепленная от сдвига по ее оси кольцом

9 и штифтами 10. В корпусе 7 имеется цент15 ральный осевой канал 11, а по длине корпуса в несколько рядов равномер но распределены радиальные отверстия 12, соединенные с помощью канала 11.

В плоскости верхнего ряда радиальных от20 верстий 12,на боковой наружной поверхности корпуса выполнена кольцевая ка навка 13, в одной плоскости с которой в стенках втулки 8 имеются тангенциально направленные отверстия 14, а в плоскостях других рядов радиаль25 ных отверстий 12 в боковой стенке втулки 8 выполнены радиальные отверстия 5.

Распылитель работает следующим образом.

Через патрубок 2 в полость обоймы 1 и канал 11 корпуса 7 подают под давлением мою30 щий раствор или распыливаемую жидкость.

371983

А-A

Составитель В. Нижегородцева

Техред Е. Борисова

Корректор .Н. Аук

Редактор Л. Гончарова

Тираж 551

Подписное

Изд. № 321

Заказ 1195/4

Типография, пр. Сапунова, 2

При этом жидкость, вытекая через TBí ãен циально направленные отверстия 5 обоймы 1, под действием реактивных сил раскручивает

Обойму, а вместе с ней и корпус 7.

Струи жидкости, вытекающие под давлением через тантенциально направленные отверстия 14 втулки 8 раскручивают ее относительно вращающегося корпуса 7.

Бла годаря вращению втулки 8 относите льно корпуса 7 геометрические точки, в которых происходит .совпадение осей отверстий 12 и отверстий 1Б, будут перемещаться по окружности в плоскостях, перпендикулярных оси распылителя, а удары отдельных импульсов струй будут полностью покрывать обрабатываемую поверхность.

Предмет изобретения

Распылитель жидкости, например, для мойки емкостей, содержащий цилиндрический корпус с каналом, соабщаемым с патрубком для подачи жидлкости под давлением, и:несколькими, рядами сквозных отверстий, равномерно распределенных по длине корпуса, и надетую на нем с возможностью вращения втулку, в стенках которой имеются несколько рядов сквозных отверстий, отличающийся тем, что, с целью наиболее полного охвата и,равномерного распределения струй жидкости по всей поверхности обрабатываемой емкости, корпус снабжен жестко связанной с ним полой обоймой с тангенциально направленными сквозными отверстиями, свободно установленной на патрубке для подачи жидкости, часть отверстий втулки расположена тангенциально, а часть — радиально, причем оси радиальных и тангенциальных отверстий одного ряда корпуса .расположены в одной плоскости.
