Внутренний центратор
Иллюстрации
Реферат

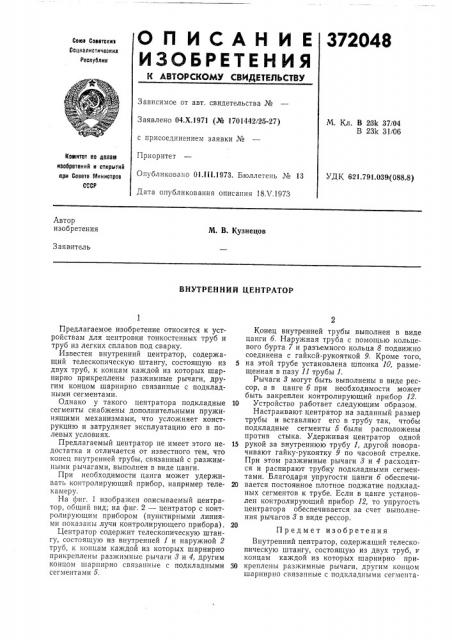

О П И С А Н И Е 372048
ИЗОБРЕТЕНИЯ
Х АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соввтсиив
Ссцнглнстичвсниз
Республии
Зависимое от авт. свидетельства №
Заявлено 04.Х.1971 (№ 1701442/25-27) с присоединением заявки №
Приоритет
Опубликовано 01Л11.1973. Бюллетень № 13
Дата опубликования описания 18Х.1973
М. Кл. В 23k 37/04
В 23k 31 06
Новтитет оо депатв изобретений и открытий при Совете Министров
СССР
УДК 621.791.039(088.8) Автор изобретения
М. В. Кузнецов
Заявитель
ВНУТРЕННИЙ ЦЕНТРАТОР
Предлагаемое изобретение относится к устройствам для центровки тонкостенных труб и труб из легких сплавов под сварку.
Известен внутренний центратор, содержащий телескопическую штангу, состоящую из двух труб, к концам каждой из которых шарнирно прикреплены разжимные рычаги, другим концом шарнирно связанные с подкладными сегментами.
Однако у такого центратора подкладные сегменты снабжены дополнительными пружинящими механизмами, что усложняет конструкцию и затрудняет эксплуатацию его в полевыхх условиях.
Предлагаемый центратор не имеет этого недостатка и отличается от известного тем, что конец внутренней трубы, связанный с разжимными рычагами, выполнен в виде цанги, При необходимости цанга может удерживать контролирующий прибор, например телекамеру.
На фиг. 1 изображен описываемый центратор, общий вид; на фиг. 2 — центратор с контролирующим прибором (пунктирными линиями показаны лучи контролирующего прибора).
Центратор содержит телескопическую штангу, состоящую из внутренней 1 и наружной 2 труб, к концам каждой из которых шарнирно прикреплены разжимные рычаги 8 и 4, другим концом шарнирно связанные с подкладными сегментами 5.
Конец внутренней трубы выполнен в виде цанги 6. Наружная труба с помощью кольцевого бурта 7 и разъемного кольца 8 подвижно соединена с гайкой-рукояткой 9. Кроме того, 5 на этой трубе установлена шпонка 10, размещенная в пазу 11 трубы 1.
Рычаги 8 могут быть выполнены в виде рессор, а в цанге 6 при необходимости может быть закреплен контролирующий прибор 12.
10 Устройство работает следующим образом.
Настраивают центратор на заданный размер трубы и вставляют его в трубу так, чтобы подкладные сегменты б были расположены против стыка. Удерживая центратор одной
15 рукой за внутреннюю трубу 1, другой поворачивают гайку-рукоятку 9 по часовой стрелке.
При этом разжимные рычаги 8 и 4 расходятся и распирают трубку подкладными сегментами. Благодаря упругости цанги 6 обеспечи20 вается постоянное плотное поджатие подкладных сегментов к трубе. Если в цанге установлен контролирующий прибор 12, то упругость центратора обеспечивается за счет выполнения рычагов 8 в виде рессор.
Предмет изобретения
Внутренний центратор, содержащий телескопическую штангу, состоящую из двух труб, к концам каждой из которых шарнирно при30 креплены разжимные рычаги, другим концом шарнирно связанные с подкладными сегмента372048
Фиг 2 иг
Сос|авитель Л. Зуева
Техред Т. Курилко
Редактор Г. Кузьмина
Корректор Л. Новожилова
Заказ 1372/12 Изд. № 315 Тираж 888 Подписное
Ц1-1ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 7К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 ми, отлича ощийся тем, что, с целью упро1цения конструкции, конец внутренней трубы, связанный с разжимными рычагами„выполнен в виде цанги
