Реферат

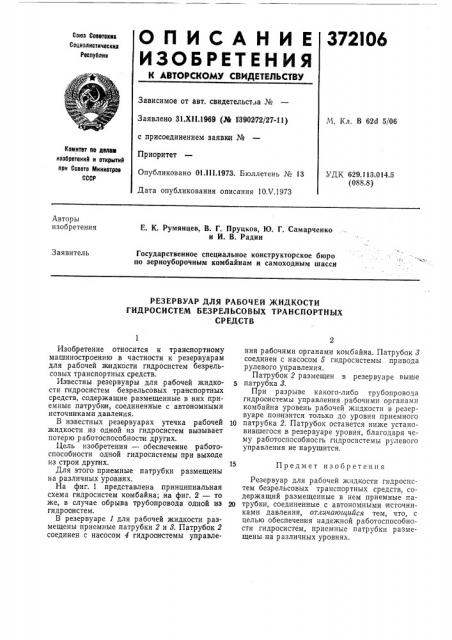

372I06

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советокив

Сссиолистическив

Рессублив

Зависимое от авт. свидетельст.ьа №

Заявлено 31.XI I.1969 (М 1390272/27-11) с присоединением заявки №

Приоритет

Опубликовано 01 III.1973. Бюллетень № 13

Дата опубликования описания 10.V.1973

М. Кл. В 62d 5/06

Комитет пс яелэзз изобретений и открытий ори Сосете Министров

СССР

УДК 629.113.014.5 (088.8) Авторы изобретения

Е. К. Румянцев, В. Г. Пруцков, 1О. Г. Самарченко и И. В. Радин

Заявитель

Государственное специальное конструкторское бюро по зерноуборочным комбайнам и самоходным шасси

РЕЗЕРВУАР ДЛЯ РАБОЧЕЙ ЖИДКОСТИ

ГИДРОСИСТЕМ БЕЗРЕЛЬСОВЫХ ТРАНСПОРТНЫХ

СР ЕДСТВ

Предмет изобретения

Изобретение относится к транспортному машиностроению в частности к резервуарам для рабочей жидкости гидросистем безрельсовых транспортных средств.

Известны резервуары для рабочей жидкости гидросистем безрельсовых транспортных средств, содержащие размещенные в них приемные патрубии, соединенные с автономными источниками давления.

В известных резервуарах утечка рабочей жидкости из одной из гидросистем вызывает потерю р аботоспособносви других.

Цель изобретения — обеспечение работоспособности одной гидросистемы при выходе из строя друпих.

Для этого приемные патрубки размещены на различных уровнях.

На фиг. 1 представлена принципиальная схема гидросистем комбайна; на фиг. 2 — то же, в случае обрыва трубопровода одной из гидрооистем.

В резервуаре 1 для рабочей жидкости размещены приемные патрубки 2 и 8. Патрубок 2 соединен с насосом 4 гидрооистемы управления рабочими органами комбайна. Патрубок 8 соединен с насосом б гидросистемы привода рулевого управления.

Патрубок 2 размещен в резервуаре выше

5 патрубка 8.

При разрыве какого-либо трубопровода гидросистемы управления рабочими органами комбайна уровень рабочей жидкости в резервуаре понизится только до уровня приемного

10 патрубка 2. Патрубок останется ниже установившегося в резервуаре уровня, благодаря чему работоспособносгь гидросистемы рулевого управления не нарушится.

Резервуар для рабочей жидкости гидросистем безрельсовых транспортных средств, содержащий размещенные в нем приемные па20 трубки, соединенные с автономными источниками давления, отличающийся тем, что, с целью обеспечения надежной работоспособности гидросистем, приемные патрубки размещены на различных уровнях.
