Устройство для нанесения покрытия на непрерывные волокна

Устройство для нанесения покрытия на непрерывные волокна

Иллюстрации

Показать все

Реферат

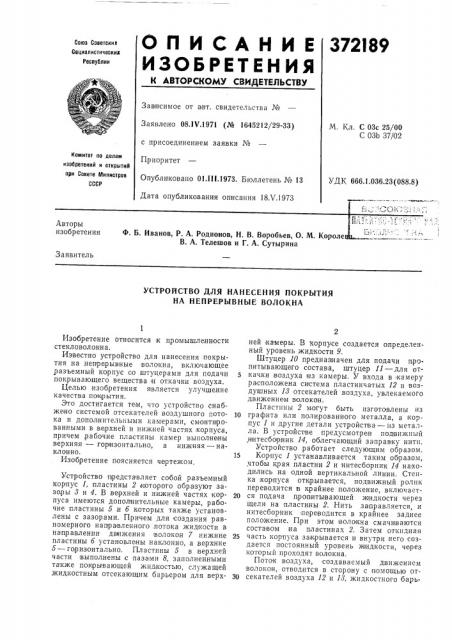

372l89

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетских

Сациалистическик

Ресрублин

Зав|исимое от авт. свидетельства №

Заявлено 08.1V.1971 (№ 1645212/29-33) с присоединением заявки №

Приоритет

Опубликовано 01Л1!.1973. Бюллетень ¹ 13

Дата опубликования описания 18Л .1973

М. Кл. С 03с 25/00

С ОЗЬ 37/02

Комитет ло делам изобретений и открытий ори Совете Министров

СССР

УДК 666.1.036.23(088.8) :(т, Авторы изобретения

Ф. Б. Иванов, P А, Родионов, Н. В. Воробьев, О.М. Короле

В. А. Телешов и Г. А. Сутырина

3 а явитель

УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ ПОКРЫТИЯ

НА НЕПРЕРЫВНЫЕ ВОЛОКНА

Изобретение относится IK промышленности стекловолокна.

Известно устройство для нанесения покрытия на .непрерывные волокна, включающее разъемный ко рпус со штуцерами для подачи покрывающего вещества и откачки воздуха.

Целью изобретения является улучшение качества покрытия.

Это достигается терм, что устройство снабжено системой отсекателей воздушного потока и дополнительными камерами, смонти рованными в верхней и нижней частях корпуса, причем, рабочие пластины камер выполнены верхняя — горизонтально, а нижняя — наклонно.

Изобретение поясняется чертежом.

Устройство представляет собой разъемный корпус 1, пластины 2 которого образуют зазоры 8 и 4. В верхней и нижней частях корпуса имеются дополнительные камеры, рабочие пластины 5 .и б которых также установлены с зазорами. Причем для создания равномерного направленного потока жид кости в на правлении движения волокон 7 нижние пластины б установлены наклонно, а верхние

5 — горизонтально, Пластины 5 в верхней части выполнены с пазами 8, заполненными также покрывающей жидкостью, служащей жидкостным отсекающим барьером для верхней камеры. В корпусе создается определенный уровень жидкости 9.

Штуцер 10 предназначен для подачи пропитывающего состава, штуцер 11 — для от5 качки, воздуха из камеры, У входа в камеру расположена система пластинчатых 12 и воздушных 18 отсекателей воздуха, увлекаемого движением волокон.

Пластины 2 могут быть изготовлены из

10 графита или полированного металла, а и<орпус 1 и другие детали устройства — из металла. В устройстве предусмотрен под вижный ,н итесбо рник 14, облегчающий заправку нити.

Устройство, работает следующим образом.

15 Корпус 1 устанавливается таким образом, чтобы края пластин 2 и нитесборник 14 находились на одной вертикальной линии. Стенка корпуса открывается, подвижный ролик переводится в крайнее положение, включает20 ся подача пропитывающей ж идкости через щели на пластины 2. Нить заправляется, и нитесборник переводится в крайнее заднее положение. При этом волокна смачи ваются составом на пластинах 2. Затем откидная

25 часть корпуса закрывается и внутри него создается постоянный уровень жидкости, через который проходят волокна.

Поток воздуха, создаваемый движением волокон, отводится в сторону с помощью от30 секателей воздуха 12 и И, жидкостного барь372189

Предмет изобретения

Составитель С. Орлова

Техред Л, Грачева

Корректоры: Н. Аук и Н Прокуратова

Редактор Г. Кузьмина

Заказ 1366/12 Изд. № 313 «А» Тираж 496 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ера,в .î",ах 8 и, откачки его из камеры через

IIITI.II 11, Под нитесборником имеется ванна для сбора питающсго сос- ава. Пропита няая нить после нитесбо рника пр инимается на бабину наматывающего аппарата, Устройство для,нанесения покрытия на непрерывные волокна, например стек 15IIHные, включающее разъемный,корпуc со штуцерами для .подачи .покрывающего вещества и откачки воздуха, отличающееся тем, что, с целью улучшения качества покрытия, оно

5 снабжено системой отсекателей .воздушного потока и смонтированным и в верхней и нижней частях корпуса дополнительными камерами, имеющими рабочие пластины, установленные ве|рхняя — горизонтально, а нижняя

10 наклон но,
