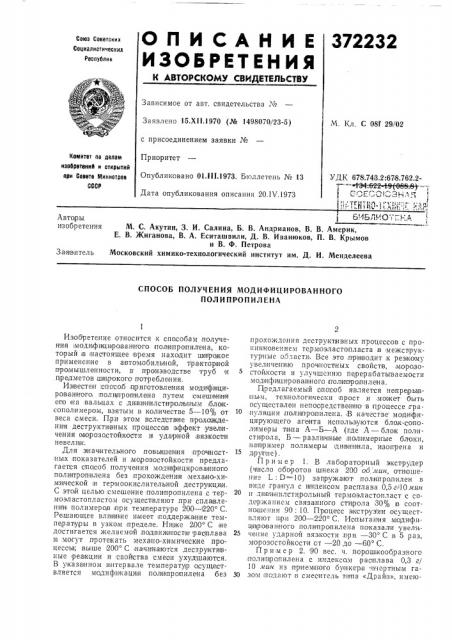

Ооесоюзндя !
Иллюстрации
Реферат
О П И С А Н И Е 372232
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВйДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 15.XII.1970 (№ 1498070 23-5) с присоединением заявки №
Приоритет
Опубликовано 01 III.1973. Бюллетень № 13
Дата опубликования описания 20.IV.1973
М. Кл. С 08f 29ir02
Комитет по делам изобретений и открытий при Совете Министров
СССР
УД К 678.74i3.2:678.762.2— "- +34:922 9(-08бт&) :- -7
«Й 1 Ъ 2 лй11
1= 3/ - льтQ," 1. с
М. С. Акутин, 3. И. Салина, Б. В. Андрианов, В. В. Америк, Е. В, Жиганова, В. А. Еситашвили, Д.,В. Иванюков, П. В. Крымов и В. Ф. Петрова
Московский химико-технологический институт им. Д. И, Менделеева
Авторы изобретения
Заявитель
СПОСОБ ПОЛУЧЕНИЯ МОДИФИЦИРОВАННОГО
ПОЛИПРОПИЛЕНА
Изобретение относится к способам получения модифигци ро ванного пол ипро пиле на, который в настоящее время .находит ш и ро кое применен не в автомобильной, трактор и ой п ро мышлeiHHости, в производстве труб iH п редмето в .ш ир о кого потребления.
Известен,способ п риготовле ния модифи циро ван ного полинропилена пу"тем смеше н и я еро «ra вальцах с диви н илст ирюл ьньгм бло ксополимером, взятым в количестве 5 — 10% от веса смеси. При этом вс.тедств ие прохоидени я деструкти вных процесса в эффект увел ичения иорозосто йкости и уда р ной,вязкости невелик.
Для з начительного повьпше н ия проч ност ных показателей и мо розостойкости предлагается способ получе ния моди!ф ицирова н ното поли пропилена без прохождении я меха но-хими ческой и термоокислительной дестру кци и.
С этой целью смешение поли пропилена,с термоэластопластом осуществляют,при сплавлени и полимеров при тем пе ратуре 200 — 220 С.
Решающее вли я ние немеет поддержа н ие темперaTiy pы в узком пределе. Ниже 200 С не достигается желаемой .подвижности рас(плава и могут проте кать механо-химические процессы, выше 200 С начи наются деструкти впые реа кции и,свойства смеси ухудшаются.
В указа нном интервале температур orcyrrreicTвляется i riopифвкаци я пол ипр О|пилена без прохождения дестру крив ньгх процессов с проникновением тсрмоэластопласта В межструктурные области. Все это при водит .к рез кому увеличе нию прочностных свойств, моро зостойкости и улучшснию пе рерабатываемости модифицированного пол|и п ро пиле на. предлагаемый способ является непре ры в ным, техноглоги чески прост u vroQKeT быть осуществлен непосредственно в процессе грануляции,полHirrpо пилена. В качестве мо дифицирующего агента используются блок-со поли меры типа Л вЂ” Б — Л (г де Л вЂ” бло к полисти рола, Б — разли ч ньье,полиме,рн ые блоки, на пример полимеры диви н ила, идопрена и другие).
Пример 1. В лабо1рато рный экструдер (ч исло оборотов ш нека 200 об,лин, о тн ошение I: Р=10) зарружа ют полипропилен в виде грабанул с и ндексом расплава 0,5гл10мин и,диви нилстирольный термоэластопласт с содержанием связа нного стиморола 30% IB соотношении 90: 10. Пр оцесс э кструз<ии осуществляют при 200 — 220 С. Испыта,н ия м о1ди фиц и ро ванного полипропилена показали увели25 чедгие ударной вязкости,при. — 30 С в 5 раз, мо розостойкости ст — 20,до — 60 С.
Пример 2. 90 вес. ч. порошкооб разного поли прс пиле на с индексогм расплава 0,3 г/
10 яин из приеиното бу нкер а ччертным га30 зом подают в смес итель типа «Драйз», имею372232
Относи телыное удл и нен ие при, ;ра:а тыве, %
Мороз остойкость, С
У|да р|ная вяз кос ть при — 30 С, кГ см/слР
700 — 60
55 — 60
Предмет изобретения
Составитель А. Кулакова
Техред 3. Тараненко
Редактор Л. Ушакова
Корректор Е, Михеева
Заказ 1088/3 Изд. № 337 Ти,раж 551 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-36, Раушская наб., д. 4/5
Т илография, пр. Сапунова, 2 ицилий лопастную двухряд ну1ю мешалку с числом оборотов 38 об/мин. Туда же загружают ста6илизаторы (дилау ридтио ди п ро пиюнат
0,.5%, топанол 0, 3%,ти нуиин 0,5%) и 10 вес.ч. бл о кчс ополи ме ра,ди винила: со стирголом, со.держащего 30% связаHiHODO стиморола. После двух часового .пе реме ши ва ния смесь гподают в запрузоч ный бун кер .двухш некового гранулятора (число оборотов юнаков 20 об/мин, отно,ше н ие L: Р=15) и гра н ул и руют п ри 200—
2200 С.
Получают мод и фици рцван|ный поли проа|иJIQH ico слсдующ ими физико-меха нииески ми показател ями:
Предел текучести, кгlсм 260 — 280
П редел,прочности,,п р и р астяже н ии,, кг/см 280 — 310
15 Cinoco6,получении моди фици рова н ного пол и пропилеяа путем смещен и я его с дивинилстирольны м бло к-сополймеро м, взято м в кол)ичестве 5 10% от веса смеси, отличающийся тем, что, с целъю повышейия мо|розвстой20 кости, ударной вяз кости и эластинности; полипропилена, смешение осуществляют при сплавлен ни полыме ров п ри 200 — 220 С.
