Реферат



3723Ю

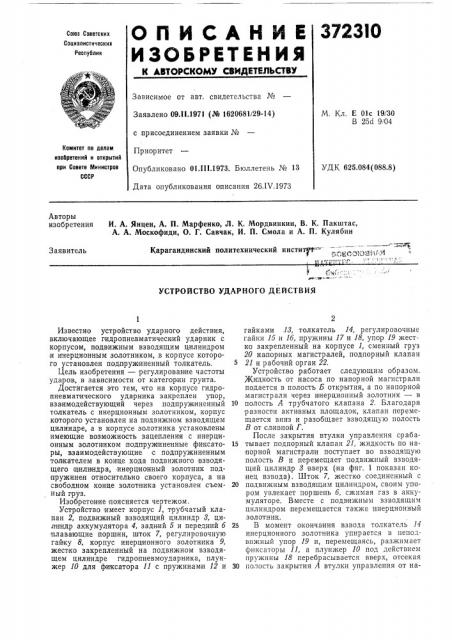

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 09.11.1971 (№ 1620681!29-14) с присоединением заявки №

Приоритет

Опубликовано 01.Ш.1973. Бюллетень № 13

Дата опубликования описания 26.IV,1973

М. Кл. Е 01с 19!30

В 25d 9, 04

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 625.084(088.8) Авторы изобретения

И. А. Янцен, А. П. Марфенко, Д. К. Мордвинкин, В. К. Пакштас, А. А. Москофиди, О. Г. Савчак, И. П. Смола и А. П. Кулябин

Карагандинский политехнический инститФФ""

Заявитель

C с

УСТРОЙСТВО УДАРНОГО ДЕЙСТВИЯ

Известно устройство ударного действия, включающее гидропневматический ударник с корпусом, подвижным взводящим цилиндром и инерционным золотником,,в корпусе которого установлен подпружиненный толкатель.

Цель изобретения — регулирование частоты ударов, в зависимости от категории грунта.

Достигается это тем, что на корпусе гидропневматического ударника закреплен упор, взаимодействующий через подпружиненный толкатель с инерционным золотником, корпус которого установлен на подвижном взводящем цилиндре, а в корпусе золотника установлены имеющие возможность зацепления с инерционным золотником подпружиненные фиксаторы, взаимодействующие с подпружиненным толкателем в конце хода подвижного взводящего цилиндра, инерционный золотник подпружинен относительно своего корпуса, а на свободном конце золотника установлен съемный груз.

Изобрете|ние поясняется чертежом.

Устройство имеет корпус 1, трубчатый клапан 2, подвижный взводящий цилиндр 8, цилиндр аккумулятора 4, задний 5 и передний б плавающие поршни, шток 7, регулировочную гайку 8, корпус инерционного золотн ика 9, жестко закрепленный на подвижном взводящем цилиндре гидропневмоударника, плунжер 10 для фиксатора 11 с пружинами 12 и гайками И, толкатель 14, регулировочные гайки 15 и lб, пружины 17 и 18, упор 19 жестко закрепленный на корпусе 1, сменный груз

20 напорных магистралей, подпорный клапан

5 21 и рабочий орган 22.

Устройство работает следующим образом. жидкость от насоса по напорной магистрали подается в полость Б открытия, а по напорной магистрали через инерционный золотник — в

10 полость А трубчатого клапана 2. Благодаря разности активных площадок, клапан перемещается вниз и разобщает взводящую полость

В от сливной Г.

После закрытия втулки управления сраба15 тывает подпорный клапан 21, жидкость по напорной магистрали поступает во взводящую полость В и перемещает подвижный взводящий цилиндр 8 вверх (на фиг. 1 показан конец взвода). Шток 7, жестко соединенный с

20 подвижным взводящим цилиндром, своим упором увлекает поршень б, сжимая газ в аккумуляторе, Вместе с подвижным взводящим цилиндром перемещается также инерционный золотник.

25 В момент окончания взвода толкатель 14 инерционного золотника упирается в неподвижный упор 19 и, перемещаясь, разжимает фиксаторы 11, а плунжер 10 под действием пружины 18 перебрасывается вверх, отсекая

30 полость закрытия А втулки управления от на372310 что в корпусе золотника установлены имеющие возможность зацепления с инерционным золотником подпружиненные фиксаторы, взаимодействующие с подпружиненным толкателем в конце хода подвижного взводящего цилиндра.

3. Устройство по пп. 1 и 2, отличающееся тем, что инерционный золотник подпружинен относительно своего корпуса.

4. Устройство по пп. 1 — 3, отличающееся тем, что на свободном конце золотника установлен съемный груз.

25

Предмет изобретения

Составитель М. Широкова

Техред Л. Грачева Корректоры. А. Дзесова и О; Тюрина

Редактор Г. Кузьмина

Заказ 1145/10 Изд. № 338 Тираж 551 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 поркой магистрали и соединяет ее через магистраль со сливом системы.

Втулка управления под действием давления жядкости в полости открытия Б перемещается и соединяет полость взвода В со сливом системы. Под действием быстрорасширяющегося газа в аккумуляторе подвижный взводящий цилиндр 8 с закрепленным на нем инерцион ным золотником и штоком 7 движется, ускоряясь, вниз и рабочим органом 22 наносит удар по разрабатываемому материалу.

Плунжер 10 с грузом 20 после удара продолжает движение под действием силы инерции, сжимает пружину 18 и фиксаторами Il фиксируется в первоначальном положении, отсекая, тем самым, полость закрытия А втулки управления от слива системы и соединяя ее с напор ной магистралью. Втулка управления закрывается, .и цикл повторяется.

При движении взводящего цилиндра с инерционным золотником вниз, толкатель 14 отходит от упора 19, пружиной 18 прижимается к регулировочной гайке 15 и удерживается в этом положении до следующего момента окончания взвода.

С изменением свойств разрушаемых материалов, например, горных пород, изменяется время внедрения в материал рабочего инструмента гидропневмоударника и время удара, а, следовательно, изменяется скорость возрастания силы инерции, развиваемой плунжером золотника.

1. Устройство ударного действия, например, для разрушения дорожных покрытий, включающее гидропневматический ударник с корпусом, подвижным взводящим цилиндром и инерционным золотником, в- корпусе которого 40 установлен подпружиненный толкатель, отличающееся тем, что, с целью регулирования частоты ударов, на корпусе гидропневматического ударника закреплен упор, взаимодействующий через подпружиненный толкатель с 45 инерционньгм золотником, корпус которого установлен на подвижном взводящем цилиндре.

2. Устройство по п. 1, отличающееся тем, 1
