Реферат

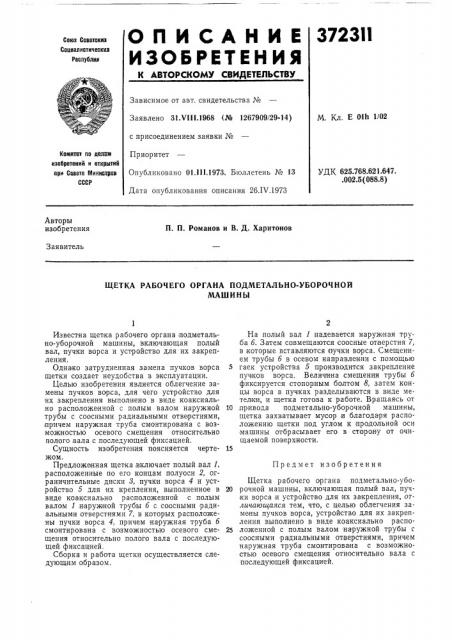

3723И

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

СаВз Саеетаииа

Сациелистичес них

Республии

Зависимое от авт. свидетельства №

М. Кл. Е Olh 1/02

Заявлено 31.VI I I.1968 (№ 1267909/29-14) с присоединением заявки №

Приоритет

Опубликовано 01.III.1973. Бюллетень № 13

Дата опубликования описания 26.IV.1973

Камятет па двив изабретений и аткрытнй ари Спеете Министрае

СССР

УДК 625.768.621.647. .002.5(088.8) Авторы изобретения

П. П. Романов н В. Д. Харитонов

Заявитель

ЩЕТКА РАБОЧЕГО ОРГАНА ПОДМЕТАЛЬНО-УБОРОЧНОЙ

МАШИНЫ

Предмет изобретения

Известна щетка рабочего органа подметально-уборочной машины, включающая полый вал, пучки ворса и устройство для их закрепления.

Однако затрудненная замена пучков ворса щетки создает неудобства в эксплуатации.

Целью изобретения является облегчение замены пучков ворса, для чего устройство для их закрепления выполнено в виде коаксиально расположенной с полым валом наружной трубы с соосными радиальными отверстиями, причем наружная труба смонтирована с возможностью осевого смещения относительно полого вала с последующей фиксацией.

Сущность изобретения поясняется чертежом.

Предложенная щетка, включает полый,вал 1. расположенные по его концам полуоси 2, ограничительные диски 3, пучки ворса 4 и устройство 5 для их крепления, выполненное в виде коаксиально раоположенной с полым валом 1 .наруж ной трубы б с соосными радиальными отверстиями 7, в которых расположены пучки ворса 4, причем наружная труба б смонтирована с возможностью осевого смещения относительно полого вала с последующей фиксацией.

Сборка и работа щетки осуществляется следующим образом.

На полый вал 1 надевается наружная труба б. Затем совмещаются соосные отверстия 7, в,которые вставляются пучки ворса. Смещением трубы б в осевом направлении с помощью

5 гаек устройства 5 производится закрепление пучков ворса. Величина смещения трубы б фиксируется стопорным болтом 8, затем концы ворса в пучках разделываются в виде метелки, и щетка готова к работе. Вращаясь от

10 привода подметально-уборочной машины, щетка захватывает мусор и благодаря расположению щетки под углом к:продольной оси машины отбрасывает его в сторону от очищаемой поверхности.

?Цетка р абочего органа подметально-убо20 рочной машины, включающая полый вал, пучки ворса и устройство для их закрепления, отличающаяся тем, что, с целью облегчения замены пучков ворса, устройство для их закрепления выполнено в виде коаксиально распо25 ложенной с полым валом наружной трубы с соосными радиальными отверстиями, причем наружная труба смонтирована с возможностью осевого смещения относительно вала с последующей фиксацией.

372311

Редактор И. Квачадзе

Заказ 1145/ll Изд. № 338 Тираж 551 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель М. Орлова

Техред Л. Грачева

Корректоры: A. Дзесова и О. Тюрина
