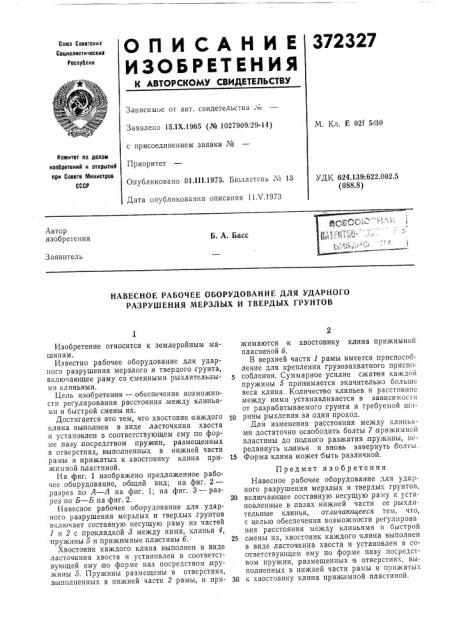

О П И С А Н И Е 372327

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистическиа

Республик

Зависимое от авт. свидетельства м

Заявлено 15.1Х.1965 (№ 1027909, 29-14) М. Кл. Е 02f- 5п30 с присоединением заявки №

Приоритет

Комитет по делам изобретениИ и открытий при Совете Министров

СССР

Опубликовано 01.111.1973. Бюллетень «¹ 13

Дата опубликования описания 11 V.1973

УДК 624. 1,39:622.002.5 (088.8) Автор изобретения

Б. А. Басс

Заявитель

НАВЕСНОЕ РАБОЧЕЕ ОБОРУДОВАНИЕ ДЛЯ УДАРНОГО

РАЗРУШЕНИЯ МЕРЗЛЫХ И ТВЕРДЫХ ГРУНТОВ,1

Изобретение относится к землеройным машинам.

Известно рабочее оборудование для ударного разрушения мерзлого и твердого грунта, включающее раму со сменными рыхлительным и клинья ми.

Цель изобретения — обеспечение возможности регулирования расстояния между клиньями и быстрой смены их.

Достигается это тем, что хвостовик каждого клина выполнен в виде ласточкина хвоста и установлен в соответствующем ему по форме пазу посредством пруж ин, размещенных в отверстиях, выполненных в нижней части рамы и прижатых к хвостовику клина прижимной пластиной.

На фиг. 1 изображено предложенное рабочее оборудование, общий вид; на фиг. 2— разрез по А — А на фиг. 1; на,фиг. 3 — разрез по Б — Б на фиг. 2.

Навесное рабочее оборудование для ударного разрушения мерзлых и твердых .грунтов включает составную несущую раму из частей

1 и 2 с прокладкой 8 между ними, клинья 4, пружины 5 и прижимные пластины б.

Хвостовик каждого клина выполнен в виде ласточкина хвоста и установлен в соответствующей ему по форме паз посредством пружины Б. Пружины размещены в отверстиях, выполненных в нижней части 2 рамы, и прижимаются к хвостовику кл ина прижимной пластиной 6.

В верхней части 1 рамы имеется приспособление для крепления грузозахватного приспособления. Суммарное усилие сжатия каждой пружины 5 принимается значительно больше веса клина. Количество клиньев и расстояние ,между ними устанавливается в зависимос гп от разрабатываемого грунта и требуемой ширины рыхления за один проход.

Для изменения расстояния между клиньями достаточно освободить болты 7 прижимной пластины до полного разжатия пружины, передвинуть кларинья и вновь завернуть болты.

15 Форма клина может быть различной.

Предмет изобретения

Навесное рабочее оборудование для ударного разрушения мерзлых и твердых грунтов, 20 включающее ооставную несущую. раму и установленные в пазах нижней части ее рыхлительные кларинья, отличающееся тем, что, с целью обеспечения возможности регулирова ния расстояния между клиньями и быстрой

25 смены их, хвостовик каждого клина выполнен в виде ласточкина хвоста и установлен в соответствующем ему по форме пазу посредством пружин, размещенных в отверстиях, выполненных в нижней части рамы и прижатых

30 к хвостовику клина прижимной пластиной.

472327

А-A

Фиг g

Фиг 7
