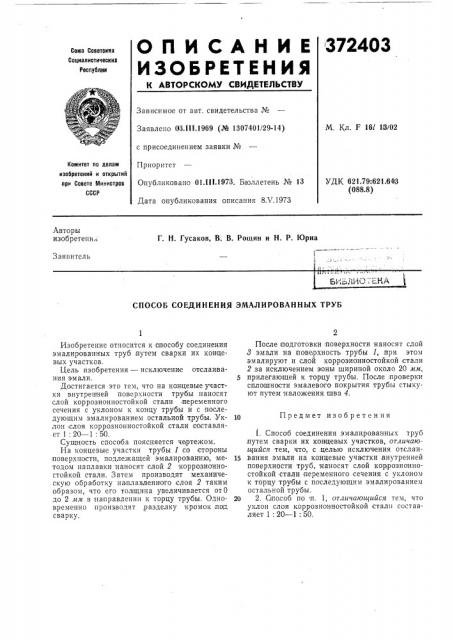

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

М. Кл. F 16l ИЗ/02

Заявлено 03.Ill,1969 (№ 1.307401/29-14) с присоединением заявки №

Приоритет

Опубликовано 01 III.1973. Бюллетень № 13

Дата опубликования описания 8Х.1973

Комитет по делам изобретений и открытий при Совете тлинистрсв

СССР

УДК 621.79:621.64I3 (088.8) Авторы изобретепи

Г. H Гусаков, В. В. Рощин и H. P. Юрна

Заявитель

СПОСОБ СОЕДИНЕНИЯ ЭМАЛИРОВАННЪ|Х ТРУБ

Изобретение относится к способу соединения эмалированных труб;путем сварки их концевых участков.

Цель изобретения — исключение отслаивания эмали.

Достигается это тем, что на концевые участки внутренней поверхности тр|убы наносят слой коррозионностойкой стали переменного сечения с уклоном к концу трубы и с последующим эмалированием остальной трубы. Уклон слоя коррозионностойкой стали составляет 1: 20 — 1: 50.

Сущность способа поясняется чертежом.

На концевые участки трубы 1 со стороны поверхности, подлежащей эмалированию, методом наплавки наносят слой 2 коррозионностойкой стали. Затем производят механическую обработку наплавленного слоя 2 таким образом, что его толщина увеличивается от0 до 2 мм в,направлении к торцу трубы. Одновременно производят разделку кромок под сварку.

После подготовки,поверхности наносят слой

3 эмали на поверхность трубы 1, при этом эмалируют и слой коррозионностойкой стали

2 за исключением зоны шириной около 20 лтм, прилегающей к тор цу трубы. После;проверки сплошности эмалевого покрытия трубы стыкуют путем наложения шва 4.

10 Предмет изобретения

1. Способ соединения эмалированных труб лутем сварки их концевых участков, отличаюи ийся тем, что, с .целью исключения отслаи15 .вания эмали на концевые участки, внутренней поверхности труб, наносят слой кор розионностойкой стали переменного сечения с уклоном к торцу трубы с последующим эмалированием остальной трубы.

20 2. С пособ по и, 1, от шчающийся тем, что уклон слоя коррозионностойкой стали составляет 1: 20 — 1: 50.
