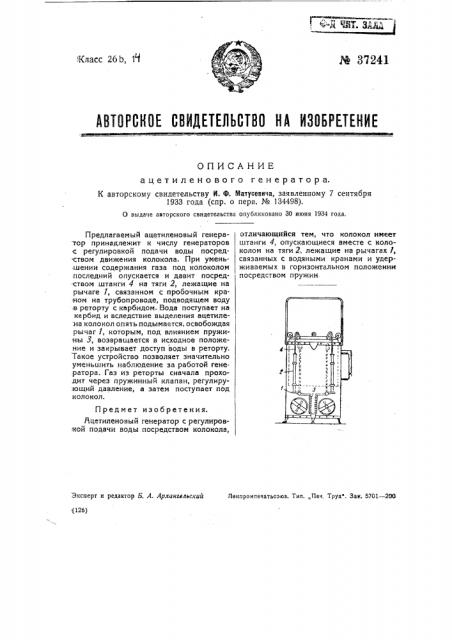

ОПИСАНИЕ ацетиленового генератора.

К авторскому свидетельству И. Ф. Матусевича, заявленному 7 сентября

1933 года (спр. о перв. № 134498).

0 выдаче авторского свидетельства опубликовано 30 июня 1934 года.

:Эксперт и редактор Б. А. Архингвльсхий

Ленпромпечатьсоюз. Тип., Печ. Труд». Заи. 5701 — 20О (126) Предлагаемый ацетиленовый генератор принадлежит к числу генераторов регулировкой подачи воды посред.ством движения колокола. При умень-шении содержания газа под колоколом последний опускается и давит посредством штанги 4 на тяги 2, лежащие на рычаге 1, связанном с пробочным кра:ном на трубопроводе, подводящем воду

:в реторту с карбидом. Вода поступает на карбид и вследствие выделения ацетилена колокол опять подымается, освобождая рычаг 1, которым, под влиянием пружины 3, возвращается в исходное положение и закрывает доступ воды в реторту.

Такое устройство позволяет значительно уменьшить наблюдение за работой гене.ратора. Газ из реторты сначала прохо.дит через пружинный клапан, регулиру ющий давление, а затем поступает под колокол.

П ред мет изобретения.

Йцетиленовый генератор с регулировкой подачи воды посредством колокола, отличающийся тем, что колокол имеет штанги 4, опускающиеся вместе с колоколом на тяги 2, лежащие на рычагах 1, связанных с водяными кранами и удерживаемых в горизонтальном положении посредством пружин.
