Реферат

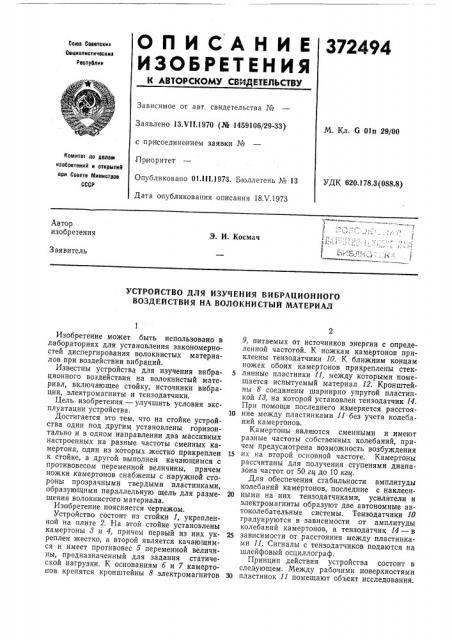

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

372494

Ссюа Соаетскит

Садиалистическил

Респуйлик

Зависимое от авт. свидетельства №

Заявлено 1З.VI I.1970 (№ 1459106/29-33) M. Кл. G 01п 29/00 с присоединением заявки №

Праоритет

Опубликовано 01.III.1973. Бюллетень № 13

Дата опубликования описания 18Х.1973

Комитет по делам и?обретений H открытий при Совете Министров

СССР

УДК 620.178.3 (088.8) Автор изобретения

Э. И. Космач

Заявитель

УСТРОЙСТВО ДЛЯ ИЗУЧЕНИЯ ВИБРАЦИОННОГО

ВОЗДЕЙСТВИЯ НА ВОЛОКНИСТЫЙ МАТЕРИАЛ

Изобретение может быть использовано в лабораториях для установления закономерностей диспергирования волокнистых материалов при воздействии вибраций.

Известны устройства для изучения вибрационного воздействия на волокнистый материал, включающее стойку, источники вибрации, электромагниты и тензодатчики.

Цель изобретения — улучшить условия эксплуатации устройства.

Достигается это тем, что на стойке устройства один под другим установлены горизонтально и в одном направлении два массивных настроенных на разные частоты сменных камертона, один из которых жестко прикреплен к стойке, а другой выполнен качающимся с противовесом переменной величины, причем ножки камертонов снабжены с наружной стороны прозрачными твердыми пластинками, образующими параллельную щель для размещения волокнистого материала.

Изобретение поясняется чертежом.

Устройство состоит из стойки 1, укрепленной на плите 2. На этой стойке установлены камертоны 8 и 4, причем первый из них укреплен жестко, а второй является качающимся и имеет противовес б переменной величины, предназначенный для задания статической нагрузки. К, основаниям б и 7 камертонов крепятся кронштейны 8 электромагнитов

9, питаемых от источников энергии с определенной частотой. К ножкам камертонов приклеены тензодатчики 10. К ближним концам ножек обоих камертонов прикреплены стек5 лянные пластинки 11, между которыми помещается испытуемый материал 12. Кронштейны 8 соединены шарнирно упругой пластинкой 18, на которой установлен тензодатчик 14.

При помощи последнего измеряется расстоя10 ние между пластинками 11 без учета колебаний камертонов.

Камертоны являются сменными и имеют разные частоты собственных колебаний, причем предусмотрена возможность возбуждения

15 их на второй основной частоте. Камертоны рассчитаны для получения ступенями диапазона частот от 50 гц до 10 кгтт.

Для обеспечения стабильности амплитуды колебаний камертонов, последние с наклеен20 ными на них тензодатчиками, усилители и электромагниты образуют две автономные автоколебательные системы. Тензодатчики 10 градуируются в зависимости от амплитуды колебаний камертонов, а тензодатчик 14 — в

25 зависимости от расстояния между пластинками 11. Сигналы с тензодатчиков подаются на шлейфовый осциллограф.

Принцип действия устройства состоит в следующем. Между рабочими поверхностями

50 пластинок 11 помещают объект исследования.

372494

Предмет изобретения

f2

Составитель В. Алекперов

Техред Т. Ускова

Корректор А. Васильева!

Редактор Г. Кузьмина

Заказ 1367/11 Изд. № 281 Т11раУк 755 Под инское

ЦНИИПИ Комитета по делам изобретений и открытий прн. Совете Министров СССР

Москва, Я-35, Раушская наб., д. 4/5

ТипОграфия, пр. Сапунова; 2

Путем изменения величины противовеса устанавливается заданное статическое давление.

После настройки устройства включаются автоколебательные системы, Анализ осциллЬграммы, полученной на шлейфовом осциллографе, позволяет контролировать частоту и амплитуду колебаний каждого камертона и установить динамику воздействия этих факторов на волокнистый материал.

Устройство для изучения вибрационного воздействия на волокнистый материал, включающее стойку, источники вибрации, электромагниты и тензодатчики, отличающееся тем, что, с целью улучшения условий эксплуатации, на стойке устройства один под другим

5 установлены горизонтально и в одном направлении два массивных настроенных на разные частоты сменных камертона, один из которых жестко прикреплен к стойке, а. другой выполнен качающимся с противовесом переменной

10 величины, причем ножки камертонов снабжены с наружной стороны прозрачными твердыми пластинками, образующими параллельную щель для размещения волокнисто«материала.
