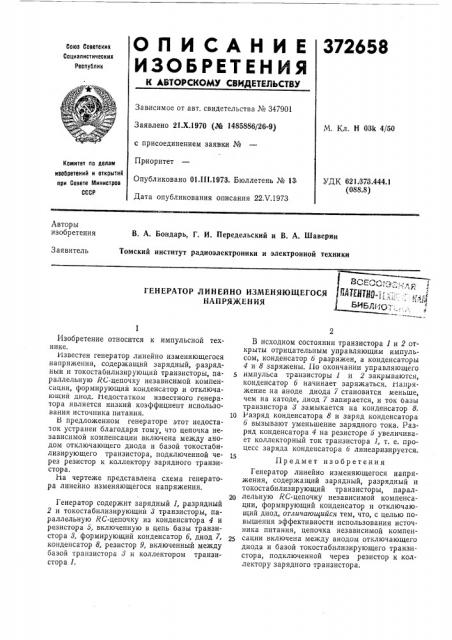

372658

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 347901

Заявлено 21.Х.1970 (Эй 1485886/26-9} с присоединением заявки №

Приоритет

Опубликовано 01.Ш.1973. Бюллетень № 13

Дата опубликования описания 22.V.1973

N. Кл. Н 0i3k 4/50

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621 373.444.1 (088.8) Авторы изобретения

В. A. Бондарь, Г. И. Передельский и В. А. Шаверин

Томский институт радиоэлектроники и электронной техники

Заявитель

ГЕНЕРАТОР ЛИНЕЙНО ИЗМЕНЯЮЩЕГОСЯ

НАПРЯЖЕН ИЯ

Изобретение относится к импульсной технике.

Известен генератор линейно изменяющегося напряжения, содержащий зарядный, разрядныи и токостабилизирующий транзисторы, параллельную RC-цепочку независимой компенсации, формирующий конденсатор и отключающий диод. Недостатком известного генератора является низкий коэффициент использования источника питания.

В предложенном генераторе этот недостаток устранен благодаря тому, что цепочка независимой компенсации включена между анодом отключающего диода и базой токостабилизирующего транзистора, подключенной через резистор к коллектору зарядного транзистора.

На чертеже представлена схема генератора линейно изменяющегося напряжения.

Генератор содержит зарядный 1, разрядный

2 и токостабилизирующий 8 транзисторы, параллельную RC-цепочку из конденсатора 4 и резистора б, включенную в цепь базы транзистора 8, формирующий конденсатор б, диод 7, конденсатор 8, резистор 9, включенный между базой транзистора 8 и коллектором транзистора 1.

В исходном состоянии транзистора 1 и 2 открыты отрицательным управляющим импульсом, конденсатор б разряжен, а конденсаторы

4 и 8 заряжены. По окончании управляющего импульса транзисторы 1 и 2 закрываются, конденсатор б начинает заряжаться, Напряжение на аноде диода 7 становится меньше, чем на катоде, диод 7 запирается, и ток базы транзистора 8 замыкается на конденсатор 8.

10 Разряд конденсатора 8 и заряд конденсатора б вызывают уменьшение зарядного тока. Разряд конденсатора 4 на резисторе б увеличивает коллекторный ток транзистора 1, т, е. процесс заряда конденсатора Ь линеаризируется.

Предмет изобретения

Генератор линейно изменяющегося напряжения, содержащий зарядный, разрядный и токостабилизирующий транзисторы, параллельную RC-цепочку независимой компенсации, формирующий конденсатор и отключающий диод, отличающийся тем, что, с целью повышения эффективности использования источника питания, цепочка независимой компен25 сации включена между анодом отключающего диода и базой токостабилизирующего транзистора, подключенной через резистор к коллектору зарядного транзистора.
