Фазочувствительное спусковое устройство
Иллюстрации
Реферат

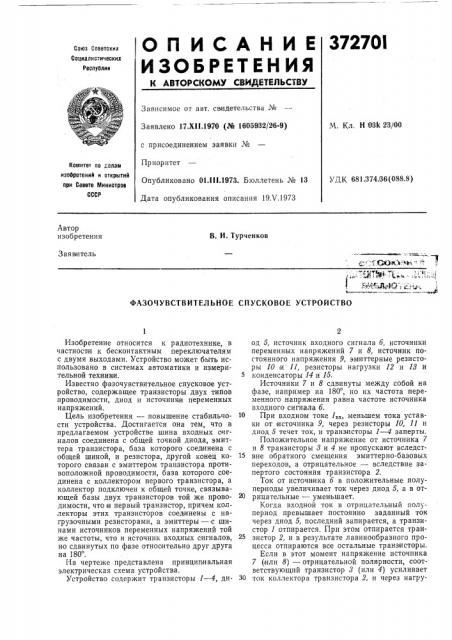

О П И С А Н И Е 37270l
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДН ЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Заявлено 17.XII.1970 (Рй 16059!32/26-9) М. Кл. Н О 31 2 3/00 с присоединением заявки №
Пр пор итет
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 681 3 г4 >36(088 8) Опубликовано 01 !!!.1973. Бюллетень № 13
Дата опубликования описания 19Х.1973
Автор изобретения
В. И. Турченков
Заявитель
ФАЗОЧУВСТВИТЕЛЬНОЕ СПУСКОВОЕ УСТРОЙСТВО
Изобретение относится к радиотехнике, в частности к бесконтактным переключателям с двумя выходами. Устройство может быть использовано в системах автоматики и измерительной техник и, Известно фазочувствительное спусковое уст.ройство, содержащее транзисторы двух типов проводимости, диод и источники переменных напряжении.
Цель изобретения — повышение стабильности устройства. Достигается она тем, что в предлагаемом устройстве шина входных оигналов соединена с общей точкой диода, эмиттера транзистора, база которого соединена с общей шиной, и резистора, другой конец которого связан с эмиттером транзистора противоположной проводимости, база которого соединена с коллектором первого транзистора, а коллектор подключен к общей точке, связывающей базы двух транзисторов той же проводимости, что и первый транзистор, причем коллекторы этих транзисторов соединены с нагрузочными резисторами, а эмиттеры — с шинами источников переменных напряжений той же частоты, что и источник входных сигналов, но сдвинутых по фазе относительно друг друга на 180 .
На чертеже представлена принципиальная электрическая схема устройства.
Устройство содержит транзисторы 1 — 4, диод 5, источник входного сигнала б, источники переменных напряжений 7 и 8, источник постоянного напряжения 9, эмиттерные резисторы 10 и 11, резисторы нагрузки 12 и И и
5 конденсаторы 14 и 15.
Источники 7 и 8 сдвинуты между собой на фазе, например на 180, но их частота переменного напряжения равна частоте источника входного сигнала б.
10 При входном токе 1,„, меньшем тока уставки от источника 9, через резисторы 10, 11 и диод 5 течет ток, и транзисторы 1 4 заперты.
Положительное напряжение от источника 7 и 8 транзисторы 8 и 4 не пропускают вследствие обратного смещения эмиттерно-базовых переходов, а отрицательное — вследствие запертого состояния транзистора 2.
Ток от источника б в положительные полупериоды увеличивает ток через диод 5, а в от20 рицательные — уменьшает.
Когда входной ток в отрицательный полупериод превышает постоянно заданный ток через диод 5, последний запирается, а транзистор 1 отпирается. При этом отпирается транзистор 2, и в результате лавинообразного процесса отпираются все остальные транзисторы.
Если в этот момент напряжение источника
7 (или 8) — отрицательной полярности, соответствующий транзистор 3 (или 4) усиливает
30 ток коллектора транзистора 2, и через нагру3?2 7О1
Предмет изобретения
Составитель Л. Багян
Техред Л. Грачева
Корректор О, Тюрина
Редактор Б. Федотов
Заказ 1356/8 Изд. № 289 Тираж 780 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
3 зочный резистор 12 (ил и 18) и конденсатор
14 (или 15) течет ток, в Р раз больший коллекторного тока транзистора 2.
Таким образом, в зависимости от фазы входного сигнала и источников 7 и 8 при определенной амплитуде выходной сигнал оказывается либо на выходе 1б, либо на выходе 17.
Стабильность предложенного устройства зависит от коэффициента а транзистора, который близок к единице и мало изменяется при колебаниях температуры.
Фазочувствительное спусковое устройство, содержащее транзисторы двух типов проводимости, д иод и источники переменных напряжений, отличающееся тем, что, с целью повышения стабильности, шина входных сигналов соединена с общей точкой диода, эмиттера транзистора, база которого соединена с общей шиной, и резистора, другой конец которого связан с эмиттером транзистора провивоположной проводимости, база которого соединена с коллектором первого транзистора, а коллектор подключен к общей точке, связывающей базы двух транзисторов той же проводимости, что и первый транзистор, причемколлекторы этих транзисторов соединены с нагрузочными резисторами, а эмиттеры — с минами источников переменных напряжений той же частоты, что и источник входных сигналов, но сдвинутых по фазе относительно друг друга на 180 .
