Реферат



72740

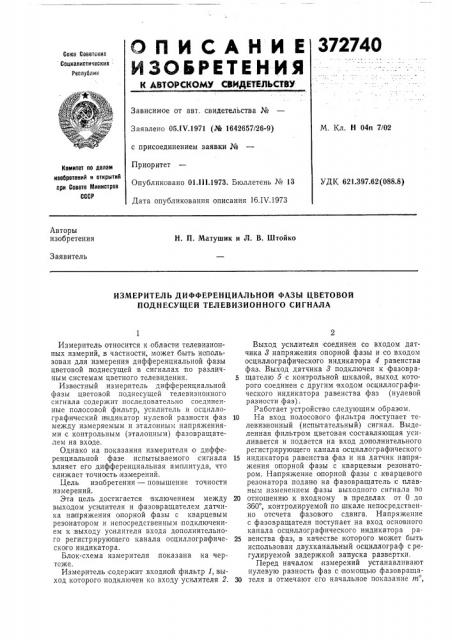

ОПИСАНИЕЗ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Советскик

Ссциалистиквскиа

Республик

Зависимое от авт. свидетельства №

М. Кл. Н 04п 7/02

Заявлено 05ЛЧ,1971 (№ 1642657/26-9) с присоединением заявки №

Приоритет

Опубликовано 01.Ill.1973. Бюллетень № 13

Дата опубликования описания 1б.IV.1973

Номитет но делам изобретений и открытий при Совете Министров

СССР

УДК 621. 397.62(088.8) Авторы изобретения

Н. П. Матушик и Л. В. Штойко

Заявитель

ИЗМЕРИТЕЛЬ ДИФФЕРЕНЦИАЛЬНОЙ ФАЗЫ ЦВЕТОВОЙ

ПОДНЕСУЩЕЙ ТЕЛЕВИЗИОННОГО СИГНАЛА

Измеритель относится к области телевизионных измерий, в частности, может!6bITb использован для измерения дифференциальной фазы цветовой поднесущей в сигналах по различным системам цветного телевидения.

Известный измеритель дифференциальной фазы цветовой поднесущей телевизионного сигнала содержит последовательно соединенные полосовой фильтр, усилитель и осциллографический и ндикатор нулевой разности фаз между измеряемым и эталонным напряжениями с контрольным (эталонным) фазовращателем на входе.

Однако на показания измерителя о дифференциальной фазе испытываемого сигнала влияет его дифференциальная амплитуда, что снижает точность измерений.

Цель изобретения — повышение точности измерений.

Эта цель достигается включением между выходом усилителя и фазовращателем датчика напряжения опорной фазы с кварцевым резонатором и непосредственным,подключением к . выходу усилителя входа дополнительного регистрирующего канала осциллографического индикатора.

Блок-схема измерителя показана на чертеже.

Измеритель содержит .входной фильтр 1, выход которого подключен ко входу усилителя 2.

Выход усилителя соединен со входом датчика 8 напряжения опорной фазы и со входом осциллографического индикатора 4 равенства фаз. Выход датчика т подключен к фазовра5 щателю 5 с контрольной шкалой, выход которого соединен с другим входом осциллографического индикатора равенства фаз (нулевой разности фаз) .

Работает устройство следующим образом.

10 На вход полосового фильтра, поступает телевизионный (испытательный) сигнал. Выделенная фильтром цветовая составляющая усиливается и подается на вход дополнительного регистрирующего канала осциллографического

15 индикатора равенства фаз и на датчик напряжения опорной фазы с кварцевым резонатором. Напряжение опорной фазы с кварцевого резонатора подано на фазовращатель ic плавным изменением фазы выходного сигнала по

20 отношению к входному в пределах от 0 до

Зб0, контролируемой по шкале непосредственно отсчета фазоваго сдвига. Напряжение с фазовращателя поступает на вход основного канала осциллографического индикатора ра25 венства фаз, в качестве которого может быть использован двухканальный осциллограф с регулируемой задержкой запуска развертки.

Перед началом измерений устанавливают нулевую разность фаз с помощью фазовраща30 теля и отмечают его начальное показание т, 372740

Составитель В, Стройкин

Техред 3. Тараненко

Редактор Л. Утехина

Корректоры: Е. Талалаева и Г. Запорожец

Заказ 949/15 Изд. № 273. Тираж 678 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 415

Типография, пр. Сапунова, 2 которое соответствует началу измеряемого периода телевизионного сигнала. Устанавливают задержку развертки в нужную точку измерительного периода и включают задержанную развертку обоих каналов осциллографического индикатора. Устанавливая с помощью фазовращателя нулевую разность фаз между двумя изображениями сигналов на экране индикатора (показание и ) по разности cp =

=ш — n судят о величине дифференциальной фазы и ма сштабе фазовых Ошибок (искажений) непосредственно на участке испытуемого сигнала (измеряемом периоде).

Этим достигается измерение дифференциальной фазы в пределах от минимально возможного отсчета по фазовращателю и по индикатору, равенства фаз до п 360 без влияния дИфференциальной амплитуды на показания дифференциальной фазы.

Предмет изобретения

Измеритель дифференциальной фазы цветовой поднесущей телевизионного сигнала, содержащий последовательно соединенные полосовой фильтр, усилитель и осциллографический индикатор нулевой разности фаз с конт10 рольным фазовращателем на входе, отличаюи1ийся тем, что, с целью,повышения точности измерений, .между выходом усилителя и фазовращателем включен датчик напряжения опорной фазы с кварцевым, резонатором, а выход

lS усилителя непосредственно подключен ко входу дополнительного регистрирующего канала осциллографического индикатора.
