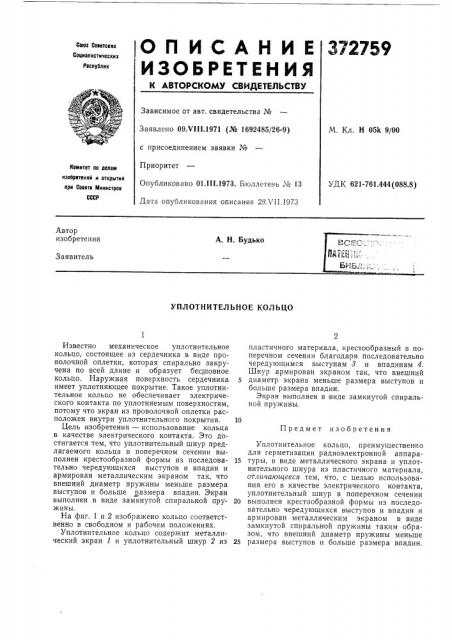

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. H 05k 9/00

Заявлено 09.VI11.1971 (№ 1692485/26-9) с присоединением заявки №

Приоритет

Опубликовано 01 III.1973. Бюллетень ¹ 13

Дата опубликования описан ия 28Л П.1973

Комитет по делам изопретеиий и открытий прн Совете Министров

СССР

УДК 621-761.444 (088.8) Автор изобретения

А. Н. Будько

Заявитель

УПЛОТНИТЕЛЬНОЕ КОЛЬЦО пластичного материала, крестообразный в поперечном сечении благодаря последовательно чередующимся выступам 3 и впадинам 4.

Шнур армирован экраном так, что внешний

5 диаметр экрана меньше размера выступов и больше размера впадин.

Экран выполнен в виде замкнутой спиральной пружины.

Уплотнительное кольцо, преимущественно для герметизации радиоэлектронной аппара15 туры, в виде металлического экрана и уплотнительного шнура из пластичного материала, отличающееся тем, что, с целью использования его в качестве электрического контакта, уплотнительный шнур в поперечном сечении

20 выполнен крестообразной формы из последовательно чередующихся выступов и впадин и армирован металлическим экраном в виде замкнутой спиральной пружины таким образом, что внешний диаметр пружины меньше

25 размера выступов и больше размера впадин, Известно механическое уплотнительное кольцо, состоящее из сердечника в виде проволочной оплетки, которая спирально закручена по всей длине и образует бесшовное кольцо. Наружная поверхность сердечника имеет уплотняющее покрытие. Такое уплотнительное кольцо не обеспечивает электрического контакта по уплотняемым поверхностям, потому что экран из проволочной оплетки расположен внутри уплотнительного покрытия.

Цель изобретения — использование кольца в качестве электрического контакта. Это достигается тем, что уплотнительный шнур предлагаемого кольца в поперечном сечении выполнен крестообразной формы из последовательно чередующихся выступов и впадин и армирован металлическим экраном так, что внешний диаметр пружины меньше размера выступов и больше размера впадин. Экран выполнен в виде замкнутой спиральной пружины.

На фиг. 1 и 2 изображено кольцо соответственно в свободном и рабочем положениях.

Уплотнительное кольцо содержит металлический экран / и уплотнительный шнур 2 из

Предмет изобретения

372759

3 о

Фиг /

Фиг

Составитель М. Порфирова

Техред Г. Дворина

Редактор Б. Федотов

Корректор А Дзесова

Заказ 2032/3 Изд. № 570 Тираж 755 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министпов СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
