372773

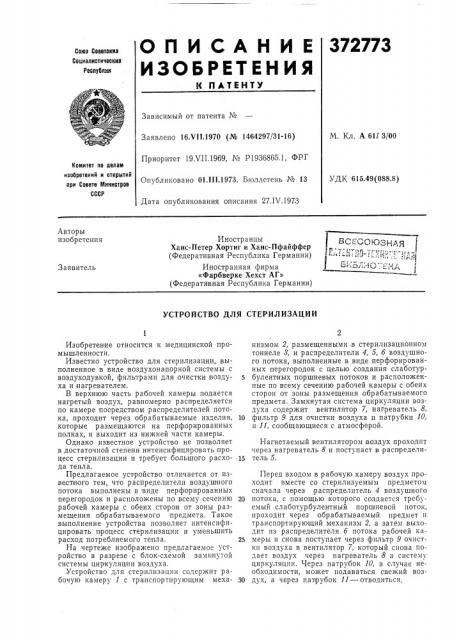

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Соовтокил

Сопиалистическил

Республик

Заявлено 16.V11,1970 (№ 1464297/31-16)

Приоритет 19Х11,1969, № P1936865.1, ФРГ

М. Кл. А 611 3/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 615.49(088,8) Опубликовано 01.111.1973. Бюллетень № 13

Дата опубликования описания 27.IV.1973

Авторы изобретения

Иностранцы

Ханс-Петер Хортиг и Ханс-Пфайффер (Федеративная Республика Германии) Иностранная фирма

«Фарбверке Хехст АГ» (Федеративная Республика Германии) Заявитель

УСТРОЙСТВО ДЛЯ СТЕРИЛИЗАЦИИ

Зависимый от патента №

Изобретение относится к медицинской промышленности.

Известно устройство для стерилизации, выполненное в виде воздухонапорной системы с воздуходувкой, фильтрами для очистки Бозду- 5 ха и нагревателем.

В верхнюю часть рабочей камеры подается нагретый воздух, равномерно распределяется по камере посредством:распределителей потока, проходит через обрабатываемые изделия, 10 которые размещаются на перфорированных полках, и выходит из нижней части камеры.

Однако известное устройство не позволяет в достаточной степени интенсифицировать процесс стерилизации и требует большого расхо- 15 да тепла.

Предлагаемое устройство отличается от известного тем, что распределители воздушного потока выполнены в виде перфорированных перегородок и расположены по всему сечению 20 рабочей камеры с обеих сторон от зоны размещения обрабатываемого предмета. Такое выполнение устройства позволяет интенсифицировать процесс стерилизации и уменьшить расход потребляемого тепла. 25

На чертеже изображено предлагаемое устройство в разрезе с блок-схемой замкнутой системы циркуляции воздуха.

Устройство для стерилизации содержит рабочую камеру 1 с транспортирующим меха- 30 низмом 2, размещенными в стерилизационном тоннеле 8, и распределители 4, 5, б воздушного потока, выполненные в виде перфорированных перегородок с целью создания слаботурбуленпных поршневых потоков и,расположенные по всему сечению рабочей камеры с обеих сторон от зоны размещения обрабатываемого предмета. Замкнутая система циркуляции воздуха содержит вентилятор 7, нагреватель 8, фильтр 9 для очистки воздуха и патрубки 10, и 11, сообщающиеся с атмосферой.

Нагнетаемый вентилятором воздух проходит через нагреватель 8 и поступает в распределитель 5.

Перед входом в рабочую камеру воздух проходит вместе со стерилизуемым предметом сначала через;распределитель 4 воздушного потока, с помощью которого создается требуемый слаботурбулентный поршневой поток, проходит через обрабатываемый предмет и транспортирующий механизм 2, а затем выходит из распределителя б потока рабочей камеры и снова поступает через фильтр 9 очистки воздуха в вентилятор 7, который снова подает воздух через нагреватель 8 в систему циркуляции. Через патрубок 10, в случае необходимости, может подаваться свежий воздух, а через папрубок 11 — отводиться, 372773

Предмет изобретения

Составитель В. Остапчук

Техред T. Ускова

Корректор Е. Талалаева

Редактор T. Каранова

Заказ 1185/10 Изд. № 310 Тираж 467 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССР

Москва, )К-35, Раушская наб., д 4/5

Типография, пр. Сапунова, 2

Устройство для стерилизации, со: ржащее рабочую камеру с полками пли траь портирующим механизмом и распределители воздушного потока, а также замкнутую систему циркуляции воздуха, включающую вентилятор, фильтры для грубой и .онкой очистки воздуха, нагреватель и сообщающиеся с атмосферой патрубки, отличающееся тем, что, с целью интенсификации процесса стерилизации и уменьшения расхода потребляемого тепла, распределители воздушного потока выполнены в виде перфорированных перегородок и расположены по всему сечению рабочей камеры с обеих сторон от зоны размещения обрабатываемого предмета.
