Аппарат для переливания крови
Иллюстрации
Показать всеРеферат
Класс 30k, 1

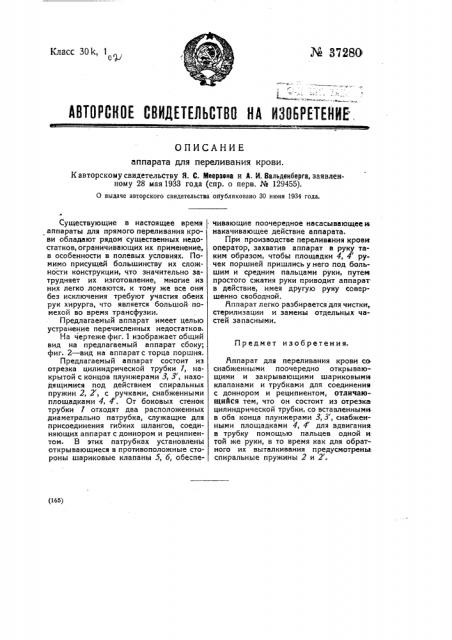

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ, ОПИСАНИЕ аппарата для переливаиия крови.
Кавторскомусвидетельству Я. С. Меерзена и A. И. Вальдекберга, заявленному 28 мая 1933 года (спр. о перв. № 129455).
0 выдаче авторского свидетельства опубликовано 30 июня 1934 года.
Предмет изобретения. (1Ь5) Существующие в настоящее время аппараты для прямого переливания крови обладают рядом существенных недостатков, ограничивающих их применение, в особенности в полевых условиях. Помимо присущей большинству их сложности конструкции, что значительно затрудняет их изготовление, многие из них легко ломаются, к тому же все они без исключения требуют участия обеих рук хирурга, что является большой- помехой во время трансфузии.
Предлагаемый аппарат имеет целью устранение перечисленных недостатков.
На чертеже фиг. 1 изображает общий вид на предлагаемый аппарат сбоку; фиг. 2 — вид на аппарат с торца поршня.
Предлагаемый аппарат состоит из отрезка цилиндрической трубки 1, накрытой с концов плунжерами 3, 3, находящимися под действием спиральных пружин 2, 2, с ручками, снабженными площадками 4, 4 . Or боковых стенок трубки 1 отходят два расположенных диаметрально патрубка, служащие для присоединения гибких шлангов, соединяющих аппарат с доннором и реципиентом, В этих патрубках установлены открывающиеся в противоположные стороны шариковые клапаны 5, 6, обеспечивающие поочередное насасывающее и накачивающее действие аппарата.
При производстве переливания крови оператор, захватив аппарат в руку таким образом, чтобы площадки 4, 4 ручек поршней пришлись у него под большим и средним пальцами руки, путем простого сжатия руки приводит аппарат в действие, имея другую руку совершенно свободной. йппарат легко разбирается для чистки, стерилизации и замены отдельных частей запасными.
Йппарат для переливания крови св снабженными поочередно открывающими и закрывающими шариковыми клапанами и трубками для соединения с доннором и реципиентом, отличающийся тем, что он состоит из отрезка цилиндрической трубки, со вставленными в оба конца плунжерами 3,3, снабженHblNH площадками 4, 4 для вдвиганиж в трубку помощью пальцев одной и той же руки, в то время как для обратного их выталкивания предусмотрены спиральные пружины 2 и 2 .!
Н, авторскому свидетельству Я. С. Меерсона и А. И.
Вальденберга № 37280
Зкааерт и редактор Ф. Н. Тавилдаров
Аенпромпечатьсоюз. Тип. „Печ. Труд . Эак. 5828 — 20
