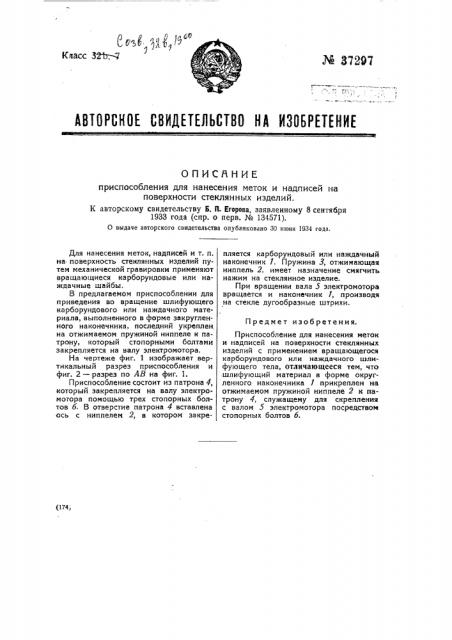

АВТОРСНОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТ(НИЕ

ОПИСЙНИЕ приспособления для нанесения меток и надписей на поверхности стеклянных изделий.

К авторскому свидетельству Б. П. Егорова, заявленному 8 сентября

1933 года (спр. о перв. № 134571).

0 выдаче авторского свидетельства опубликовано ЗО нюня 1934 года.

П редме т изоб ретения. (174

Для нанесения меток, надписей и т. и. на поверхность стеклянных изделий путем механической гравировки применяют вращающиеся карборундовые или наждачные шайбы.

В предлагаемом приспособлении для приведения во вращение шлифующего карборундового или наждачного материала, выполненного в форме закругленного наконечника, последний укреплен на отжимаемом пружиной ниппеле н патрону, который стопорными болтами закрепляется на валу электромотора.

На чертеже фиг. 1 изображает вертикальный разрез приспособления и фиг. 2 — разрез по АВ на фиг. 1.

Приспособление состоит из патрона 4, который закрепляется на валу электромотора помощью трех стопорных болтов б. В отверстие патрона 4 вставлена ось с ниппелем 2, в котором закрепляется карборундовый или наждачный наконечник 1. Пружина 3, отжимающая ниппель 2, имеет назначение смягчить нажим на стеклянное изделие.

При вращении вала 5 электромотора вращается и наконечник 1, производя на стекле дугообразные штрихи.

Приспособление для нанесения меток и надписей на поверхности стеклянных изделий с применением вращающегося карборундового или наждачного шлифующего тела, Отличающееся тем, что шлифующий материал в форме округленного наконечника 1 прикреплен на отжимаемом пружиной ниппеле 2 к патрону 4, служащему для скрепления с валом 5 электромотора посредством стопорных болтов б.

K авторскому свидетел.с":ву B. П. Егорова ¹ 87297 ,)Т

p--

Эксперт А. М. Соколов

Редактор П. А. Пе(пров
