Устройство для спасения выпрыгивающих из горящих зданий

Устройство для спасения выпрыгивающих из горящих зданий

Иллюстрации

Показать все

Реферат



373006

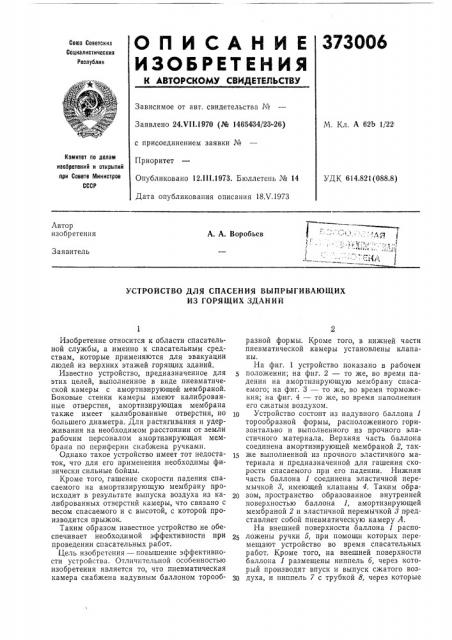

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 24.VII.1970 (№ 1465434/23i26) с присоединением заявки №

Приоритет

Опубликовано 12.111.1973. Бюллетень № 14

Дата опубликования описания 18Х.1973

M. Кл. А 62b 1/22

Комитет по делам изобретений и открытий ори Совете Яинистрое

СССР

УДК 614.821(088.8) Автор изобретения

А. А. Воробьев

Заявитель

УСТРОЙСТВО ДЛЯ СПАСЕНИЯ ВЫПРЫГИВАЮЩИХ

ИЗ ГОРЯЩИХ ЗДАНИЙ

Изобретение относится к области спасательной службы, а именно к спасательным средствам, которые применяются для эвакуации людей из верхних этажей горящих зданий, Известно устройство, предназначенное для этих целей, выполненное в виде пневматической камеры с амортизирующей мембраной.

Боковые стенки камеры имеют калиброванные отверстия, амортизирующая мембрана также имеет калиброванные отверстия, но большего диаметра, Для растягивания и удерживания на необходимом расстоянии от земли рабочим персоналом амортизирующая мембрана по периферии снабжена ручками.

Однако такое устройство имеет тот недостаток, что для его применения необходимы физически сильные бойцы.

Кроме того, гашение скорости падения спасаемого на амортизирующую мембрану происходит в результате выпуска воздуха из калиброванных отверстий камеры, что связано с весом спасаемого и с высотой, с которой производится прыжок.

Таким образом известное устройство не обеспечивает необходимой эффективности при проведении спасательных работ.

Цель изобретения — повышение эффективности устройства. Отличительной особенностью изобретения является то, что пневматическая камера снабжена надувным баллоном торообразной формы. Кроме того, в нижней части пневматической камеры установлены клапаны.

На фиг. 1 устройство показано в рабочем положении; на фиг. 2 — то же, во время падения на амортизирующую мембрану спасаемого; на фиг. 3 — то же, во время торможения; на фиг. 4 — то же, во время наполнения

его сжатым воздухом.

10 Устройство состоит из надувного баллона 1 торообразной формы, расположенного горизонтально и выполненного из прочного эластичного материала. Верхняя часть баллона соединена амортизирующей мембраной 2, так15 же выполненной из прочного эластичного материала и предназначенной для гашения скорости спасаемого при его падении. Нижняя часть баллона 1 соединена эластичной перемычкой 8, имеющей клапаны 4. Таким обра20 зом, пространство образованное внутренней поверхностью баллона 1, амортизирующей мембраной 2 и эластичной перемычкой 8 представляет собой пневматическую камеру А.

На внешней поверхности баллона 1 расположены ручки 5, при помощи которых перемещают устройство во время спасательных работ. Кроме того, на внешней поверхности баллона 1 размещены ниппель б, через который производят впуск и выпуск сжатого воз30 духа, и ниппель 7 с трубкой 8, через которые

3730О6

Предмет изобретения

Фиг.1 г

35 5

Фиг. Z

Составитель В. Постыляков

Текред А. Камышиикова

Корректор Л. Новожилова

Редактор Т. Девятко

Заказ !432!2 Изд. № 1307 Тираж 496 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, нр. Сапунова, 2 заполняется атмосферным воздухом пневматическая камера А.

Устройство работает следующим образом (см. фиг. 4).

По прибытии пожарного подразделения к месту пожара надувной баллон 1, сложенный в транспортабельный пакет, развертывают в необходимом месте и заполняют сжатым воздухом, который подают например из баллона

9 по шлангу 10 через ниппель 6. Регулирование и контроль за наполнением баллона 1 сжатым воздухом осуществляют при помощи редуктора 11 и манометра 12. При наполнении баллона 1 сжатым воздухом (см. фиг. 1), мембрана 2 и эластичная перемычка 8 натягиваютсяся.

Полость А между амортизирующей мембраной 2 и эластичной перемычкой 8 заполняется воздухом через ниппель 7 и трубку 8 под атмосферным давлением. После заполнения воздухом пневматической камеры А ниппель 7 закрывают.

При падении спасаемого на амортизирующую мембрану она прогибается по стрелке а, а сжимаемый при этом воздух выходит из камеры А через клапаны 4. Выход воздуха показан стрелками б, Эластичная перемычка 8 также прогибается по стрелке в.

Прогибаясь, мембрана 2 создает тангенциальные силы, которые поворачивают (вращают) корпус баллона 1 по стрелкам 2. После максимального прогиба мембрана (см. фиг. 3) возвращается в исходное положение по стрелке д.

Корпус баллона также возвращается в первоначальное положение согласно стрелкам е.

Эластичная перемычка 8 с закрытыми клапанами 4, увлекаемая создающимся разряжением в камере А (под действием мембраны 2), перемещается по стрелке ж, тормозя тем самым движение мембраны.

Упругое вращение корпуса баллона ио стрелкам г, е зависит как от натяжения мембраны, так и от степени наполнения его сжатым воздухом, что позволяет в известных пределах регулировать натяжение мембраны 2 и, тем самым, управлять гашением скорости при падении спасаемого на амортизирующую мем10 брану 2.

1. Устройство для спасения выпрыгиваюl5 щих из горящих зданий, выполненное в виде пневматической камеры с амортизирующей мембраной, отличающееся тем, что, с целью повышения его эффективности, пневматическая камера снабжена надувным баллоном то20 рообразной формы.

2. Устройство по п. 1, отличающееся тем, что в нижней части пневматической камеры установлены клапаны.
