373I5I

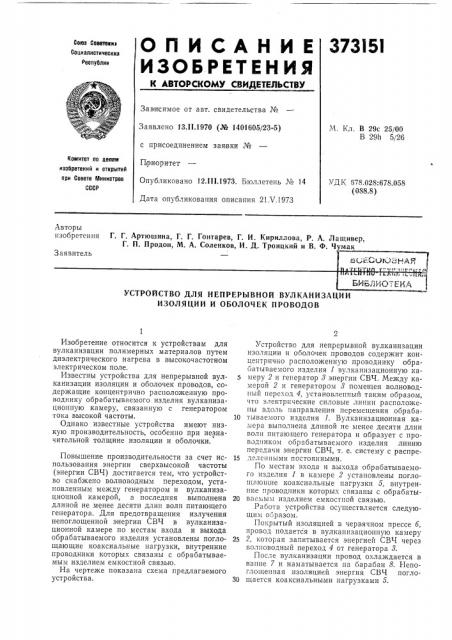

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советекил

Социалистическил

Республик

Зависимое от авт. свидетельства №

Заявлено 13.11.1970 (№ 1401605/23-5) с присоединением заявки №

П риоритет

Опубликовано 12.111.1973. Бюллетень № 14

Дата опубликования описания 21. Ч.!973

М. Кл. В 29с 25/00

В 29h 5/26

Комитет оо делом изобретений и открытий при Совете Министров

СССР

УДК 678.028:678.058 (088.8) Авторы изобретения Г. Г. Артюшина, Г. Г. Гонтарев, Г, И. Кириллова, Р. А. Лащивер, Г. П. Продон, М. А. Соленков, И. Д. Троицкий и В. Ф. Чумак

Заявитель

УСТРОЙСТВО ДЛЯ НЕПРЕРЫВНОЙ ВУЛКАНИЗАЦИИ

ИЗОЛЯЦИИ И ОБОЛОЧЕК ПРОВОДОВ

Изобретение относится к устройствам для вулканизации полимерных материалов путем диэлектрического нагрева в высокочастотном электрическом поле.

Известны устройства для непрерывной вулканизации изоляции и оболочек проводов, содержащие концентрично расположенную проводнику обрабатываемого изделия вулканизациопную камеру, связанную с генератором тока высокой частоты.

Однако известные устройства имеют низкую производительность, особенно при незначительной толщине изоляции и оболочки.

Повышение производительности за счет использования энергии сверхвысокой частоты (энергии СВЧ) достигается тем, что устройство снабжено волноводным переходом, установленным между генератором и вулканизационной камерой, а последняя выполнена длиной не менее десяти длин волн питающего генератора. Для предотвращения излучения непоглощенной энергии СВЧ в вулканизационной камере по местам входа и выхода обрабатываемого изделия установлены поглощающие коаксиальные нагрузки, внутренние проводники которых связаны с обрабатываемым изделием емкостной связью.

На чертеже показана схема предлагаемого устройства.

Устройство для непрерывной вулканизации изоляции и оболочек проводов содержит концептрично расположенную проводнику обрабатываемого изделия 1 вулканизационную ка5 меру. 2 и генератор 8 энергии СВЧ. Между камерой 2 и генератором 8 помещен волноводпый переход 4, установленный таким образом, что электрические силовые линии расположены вдоль направления перемещения обраба10 тываемого изделия 1. Вулканизационная камера выполнена длиной не менее десяти длин волн питающего генератора и образует с проводником обрабатываемого изделия линию передачи энергии СВЧ, т. е. систему с распре15 деленными постоянными.

По местам входа и выхода обрабатываемого изделия 1 в камере 2 установлены поглощающие коаксиальные нагрузки 5, внутренние проводники которых связаны с обрабаты20 ваемым изделием емкостной связью.

Работа устройства осуществляется следующим образом.

Покрытый изоляцией в червячном прессе б, провод подается в вулканизационную камеру

25 2у которая запитывается энергиеп СВЧ через волповодный переход 4 от генератора 8.

После вулканизации провод охлаждается в ванне 7 и наматывается а барабан 8. Непоглощенная изоляцией энергия СВЧ погло30 щается коаксиальными нагрузками 5.

373151

Предмет изобретения

В

Составитель В. Батурова

Тсхрсд Т. Курилко

Редактор К. Шанаурова

Корректор Е. Талалаева

Заказ 1429(6 Изд. № 1330 Тираж 678 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5Ê-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

1. Устройство для непрерывной вулканизации изоляции и оболочек проводов путем диэлектрического нагрева в высокочастотном электрическом поле, содержащее концентрично расположенную проводнику обрабатываемого изделия вулканизационную камеру, связанную с генератором тока высокой частоты, отличающееся тем, что с целью повышения производительности путем использования эчергии сверхвысокой частоты, оно снабжено волноводным переходом, установленным между генератором и вулканизационной камерой, а последняя выполнена длиной не менее десяти длин волн питающего генератора.

2. Устройство по п. 1, отличающееся тем, что в вулканизационной камере по местам входа и выхода обрабатываемого изделия, установлены поглощающие коаксиальные нагрузки, внутренние проводники которых свя1о заны с обрабатываемым изделием емкостной связью.
