Реферат



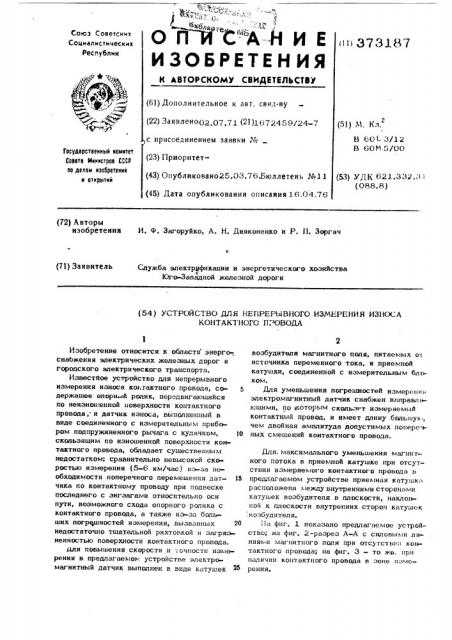

Союз Сооетсиин

Социолистическин

Республик

1111373107

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлен002 07.71 (21)1672459/24-7 с присоединением заявки ¹ (23) Приоритет(43) Опубликовано25.03.76.Бюллетень №11 (45) Дата опубликования описания 16.04.76 (51) М. Кл.

В 604 3/12

В 60т т 5/00

Государственный ноинтвт

Соовта Мнннстроо СССР оо долом нэооретеннй н отнрытнй (53) УДК 621 332 3 i (088.8) (72) Авторы изобретения И. Ф. Загоруйко, А. Н, Дияконенко и P. П. Зоргач (71) Заявитель

Служба электрификации и энергетического хозяйства

10гс Западной железной дороги (54) УСТРОЙСТВО ДЛЯ НЕПРЕРЫВНОГО ИЗМЕРЕНИЯ ИЗНОСА

КОНТАКТНОГО П: ОВОЙА

Изобретение относится к области энерго--, снабжения электрических железных дорог и городского электрического транспорта.

Иэвестйое устройство для непрерывного измерения износа кокгактного провода, содержащее опорная ролик, передвигающийся по неизнои енной поверхности контактного провода, и датчик износа, выполненный в виде соединенного с измерительным прибором подпружиненного рычага с кулачком, 1Î скользящим по изношенной поверхности контактного провода, обладает существенным недостатком: сравнительно невысокой скоростью измерения (5-6 км/час) и;ъ-за необходимости поперечного перемещения дат- 15 чика по контактному проводу при подвеске последнего с зигзагами относительно оси пути, возможного схода опорного ролика с контактного провода, а также иъ-за больших погрешностей измерения, вызванных 20 недостаточно тщательной рихтовкой и загря= ненностью поверхности контактного провода.

Мля повышения скорости и;счности измерения в предлагаемом устройстве электромагнитный датчик выполнен в виде катушек возбудителя магнитного поля, питаемых оэ источника переменного тока, и приемной катушки, соединенной с измерительным блоком.

Для уменьшения погрешностей измерепи электромагнитный датчик снабжен направлиюшими, по которым скользит измеряемый контактный провод, и имеет длину большук, чем двойная амплитуда допустимых поперечных смещений контактного провода.

Йля. максимального уменьшения магнитного потока в приемной катушке при отсутствии измеряемого контактного провода B предлагаемом устройстве приемная катушка расположена между внутренними сторонами катушек возбудителя в плоскости, наклонной к плоскости внутренних сторон катушек

:возбудителя.

На фиг. 1 показано предлагаемое устройство; на фиг. 2-разрез А-А с силовыми линиями магнитного поля при отсутстьи:i контактного провода; на фиг. 3 — то жо, при наличии контактного провода в зоне измерения.

3731@7

Устройство для измерения износа подводится снизу к контактному проводу 1 и скользит по нему в процессе измерения на правляющими 2, Датчик износа состоит из .катушек 3 и 4 возбудителя магнитного по ля и приемной катушки 5, жестко укрепленных в бруске 6 из электроизоляционного материала, Длина бруска 6 и катушек выбрана не менее максимально допустимых выносов и зигзагов контактного провода.

Приемная катушка 5 распопожена в магнитном попе возбудителя между внутренними его сторонами в плоскости, не парал лельной плоскости его сторон, так, чтобы пронизывающий ее магнитный поток при от сутствии над датчиком контактного провода бып равен небольшой величине.

Йаправляющие 2 выполнены из износостойкого материала и служат для фиксации взаимного фйсположения контактного провода и датчика по высоте. Катушки 3 и 4 подключены к источнику переменного тока

7 и соединены таким образом, что направления токов внутренних сторон совпадают.

Приемная катушка 5 подключена к измерительному устройству 8.

Для исключения погрешности, возникающей вследствие поперечных перемещений контактного провода из-за зигзагообразной подвески его относительно оси пути, контактный провод расположен на небольшой о по сравнению с длиной катушек возбудитля высоте от последних.

Процесс измерения износе протекает следующим образом.

Внесение контактного аровода 1 в магнитное попе возбудителя приводич" к иска« жанию поля и появлению некоторой соста ляюшей потока, сцепленной с витками приемной катушки 5. Величина этой составляO юшей зависит от измеряем,то сечения контактного провода и высоты ei о над датчиком, При фиксированном по высоте положении контактного провода э.д.с. в приемной катушке зависит только от. сечения провода. Соответствующим выбором геометрических размеров элементов датчика достигнута блочная к линейной зависимость э.д.с. в приемной катушке от сечения контактного провода.

Ф ормула изобретения

1. Устройство для непрерывного измерения износа контактного провода, содер жащее электромагнитный датчик и измери- тельный блок, о т л и ч а ю ш е е с я тем, что, с целью повышения скорости и точности измерения, указанный электромагнитный датчик выполнен в виде катушек возбудителя магнитного ноля, питаемых от источника переменного тока, и приемной катушки, соединенной с указанным измерительным блоком.

2. Устройство по п. 1, о т л и ч а ю25 ш е е с я тем, что, с целью уменьшения погрешностей измерения, указанный электромагнитный датчик снабжен направляющими, по которым скользит измеряемый контактный провод, и имеет длину большую, чем

30 двойная амплитуда допустимых поперечных I смешений контактного провода.

3, Устройство по и. 1, о т л и ч а юш е е с я тем, что, с целью максимального уменьшения магнитного потока в приемной катушке при отсутствии измеряемого контактного провода, указанная приемная катушка расположена между внутренними сторонами катушек возбудителя в плоскости, наклонной к плоскости внутренних сторон катушек возбуДЭтеля.
