Реферат

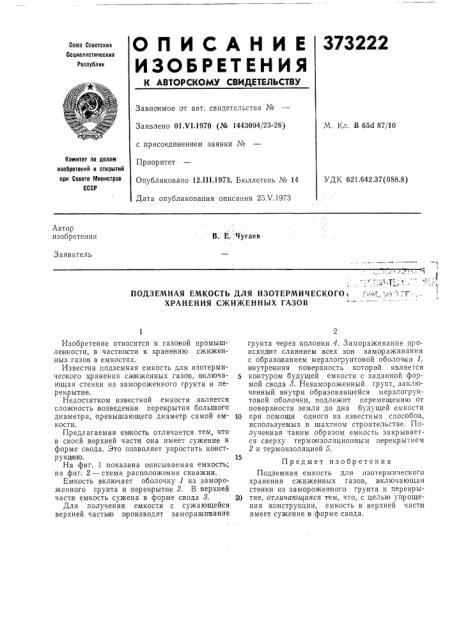

О П И С А Н И Е 373222

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 01.Ч1.1970 (№ 1443094/23-26) с присоединением заявки №

Приоритет

Опубликовало 12.III.1973. Бюллетень № 14

Дата опубликования описания 25.V.1973

М. Кл. В 65d 87/10

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.642.37(088.8) Автор изобретения

В. E. Чугаев

Заявитель

ПОДЗЕМНАЯ ЕМКОСТЬ ДЛЯ ИЗОТЕРМИЧЕСКОГО т; :;::;-. :,.1 ". "О- ., ХРАНЕНИЯ СЯИ)КЕ Н Н ЫХ ГАЗОВ

Изобретение относится к газовой промышле нности, в частности к хранению сжиженных газов в емкостях.

Известна подземная емкость для изотермического хранения сж иженных газов, выключающая стенки из замороженного грунта и перекрытие, Недостатком известной емкости является сложность возведения перекрытия большого диаметра, превышающего диаметр самой емкости.

Предлагаемая емкость отличается тем, что в своей, верхней части она имеет сужение в форме свода. Это позволяет упростить конструкц ию.

На фиг. 1 показана описываемая емкость; на фиг. 2 — схема расположения скважин.

Емкость включает оболочку 1 из замо роженного грунта и перекрытие 2. В верхней части емкость сужена в форме свода 8.

Для получения емкости с сужающейся верхней частью производят замораживание грунта через колонки 4. Замораживание происход ит слиянием всех зон замораживания с образованием мерзлогрунто вой оболочки 1, внутренняя поверхность которой является контуром будущей емкости с заданной формой свода 8. Незамороженный грунт, згключе нный в нутуи образовавшейся мерзлогрунтовой оболочки, подлежит перемещению от поверх ности земли до дна будущей емкости

10 при помощи одного из известных способов, используемых в шахтном строительстве. Полученная таким образом емкость закрываегся сверху термо изоляционным перекрытием

2 и термоизоляцией 5.

Предмет изобретения

Подземная емкость для изотермического хранения сжиженных газов, включающая стенки из замороженного грунта и перекры20 тие, отличающаяся тем, что, с целью упрощения конструкции, емкость в верхней части имеет сужение в форме свода, 373222

Фиг Г

Редактор Н. Корченко

Заказ 1375/3 Изд. № 1302 Тираж 780 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2

Составитель Л. Брылько

Техред Т. Ускова

Корректоры: Л. Корогод и М. Коробова
