Способ определения количества шлама в термоумягчителе морской воды
Иллюстрации
Реферат
g,1

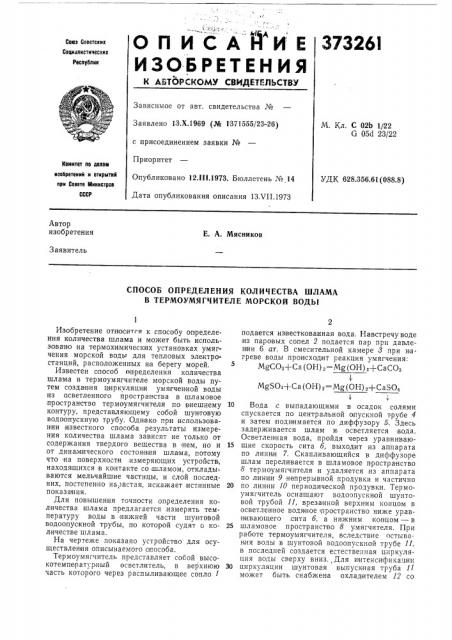

ОПИСАН ИЕ
ИЗОБРЕТЕНИЯ
Сею Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 13.Х.1969 (№ 1371555/23-26) с присоединением заявки №
Приоритет
Опубликовано 12.Ill.1973. Бюллетень № 14
Дата опубликования описания 13ХП.1973
M. Кл, С 02Ь 1/22
G 050 23/22
Комитет по делам нэобретеиий и открытий лли Совете Министров
СССР
УДК 628.356.61 (088.8) Автор изобретения
Е. А. Мясников
Заявитель
СПОСОБ ОПРЕДЕЛЕНИЯ КОЛИЧЕСТВА ШЛАМА
В ТЕРМОУМЯГЧИТЕЛЕ МОРСКОЙ ВОДЫ
Изобретение относится к способу определения количества шлама и может быть использовано на термохимических установках умягчения морской воды для тепловых электро= станций, расположенных на берегу морей.
Известен опособ определения количества шлама в термоумягчителе морской воды путем создания циркуляции умягченной воды из осветленного пространства в шламовое пространство термоумягчителя по внешнему контуру, представляющему собой шунтовую водоопускную трубу. Одн ако при использовании известного способа результаты измерения количества шлама зависят не только от содержания твердого вещества в нем, но и от динамического состояния шлама, потому что на поверхности измеряющих устройств, находя|шихся в контакте со шламом, откладываются мельчайшие частицы, и слой последних, постепенно нарастая, искажает истинные показания.
Для повышения точности определения количества шлама предлагается, измерять температуру воды в нижней части шустовой водоопускной трубы, по которой судят о количестве шлама.
На чертеже показано устройство для осуществления описываемого с пособа.
Термоумягчитель представляет собой высокотемпвратурный осветлитель, в верхнюю часть которого через распыливающее сопло 1 подается известкованная вода. Навстречу воде из паровых сопел 2 подается пар прп давлен ии 6 ат. В смесительной камере 8 при нагреве воды происходит реакция умягчения:
MgCO3+Ca (ОН) 2=Mg (OH) э+СаСОэ
MgSO4+Ca (ОН) =Mg(OH) э+СаЗО4
Ф
10 Вода,с выпадающими в осадок солями спускается по центральной апускной трубе 4 и затем поднимается по диффузору б. Здесь задерживается шлам и осветляется вода.
Осветленная вода, пройдя через уравниваю15 щие скорость сита б, выходит из аппарата по линии 7. Скапливающийся в диффузоре шлам переливается в шламовое пространство
8 термоумягчителя и удаляется из аппарата по лини и 9 непрерывной продувки и частично
20 по линии 10 периодической продувки. Термоумягчитель оснащают водоопускной шунтовой рубой ll, врезанной верхним концом в осветленное водяное пространство ниже уравн|ивающего,сита б, а нижним концом — в
25 шламовое пространство 8 умягчителя. При работе термоумягчителя, вследствие остывания воды в шунтовой водоопускной трубе 11, в последней создается естественная циркуляция воды сверху вниз., Для интенси фикации
30 циркуляции шунтовая выпус|еная труба 11 может быть снабжен а охлад ителем 12 со
373261
Предмет изобретения
35 где
Составитель P. Клейман
Текред T. Ускова
Редактор Л. Струве
Корректор И. Божко
Заказ 1910/4 Изд. № 1480 Тираж 755 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4 о
Типография, пр. Сапунова, 2 стибилизированным расходом охлаждаю щей среды. Для предотвращения попадания в шунтовую водоопускную трубу шлама и горячей воды из нижней части термоумягчителя в нем установлен гидрозатвор 1о.
|В,связи с тем, что температура воды в термоумягчителе постоя н на, так как поддерживается автоматическим регулятором по= дачи греющего пара, температура,в нижней части водоопускной шустовой трубы. 11 характеризует уровень шлама в шламовом про= странстве 8 термоумягчителя и его плотность, т. е. количество шлама.
Действительно, условие равновесия двух столбов жидкости в водоопускной щунтовой трубе и в термоумягчителе можно записать так: где т„ Р; — среднее значение удельного веса холодной воды,в шунтовой водоопускной трубе;
Й вЂ” длина шунтовой водоопускной трубы; т Р. — среднее значение удельного веса шлама в термоумягчителе;
Й вЂ” высота, слоя шлама; у — удельный вес осветленной воды в термоумягчителе;
h, — высота слоя осветленной воды в 30 термоу мягчителе.
При этом h —— h +h . После преобразования уравнения получим:
Т„". =K, тр h — К, 1т.+Т., 1
К,= — и К,= —"
h h (Кт и К2 — коэффициенты пропорциональности). 40
Таким образом, удельный .вес .воды в шунтовой водоопу скной трубе 11 однозначно зависит от количества шлама в термоумягчи теле. В то же время известно, что удельный вес воды однозначно зависит от ее темпера- 45 туры. Следовательно, энная стреднее значение температуры воды в шунтовой трубе, можно судить о количестве шлама в термоумягчителе. Ясно, что чем большее количество шлама имеется в аппарате, тем сильнее остывает 50 вода в водоопускной шунтовой трубе. В качестве датчика 14 температуры, размещаемого на водоопускной шунтовой трубе, может быть использована термопар а, устанавливаемая в нижней части шунтовой водо- 55
Ф» опускной трубы, а в качестве вторичного указывающего и регистрирующего прибора— автоматйчеекий потенциометр 15.
Искажающее влияние;изменения температуры охлаждающей среды на точность измерения может быть,скомпенсировано включением в измерительную схему .вторичного прибора-датчика 1б температуры охлаждающей среды.
Способ определения количества шлама в термоумягчителе морской воды, путем создания циркуляции умягченной воды из осветленного пространства в шламовое пространство термоумягчителя по внешнему контуру, |представляющему собой шунтовую водоопускную трубу, отличающийся тем, что, с целью повышения точности определения количества шлама, измеряют температуру воды в нижней части шунтовой водоопускной трубы, по которой судят о количестве шлама.
